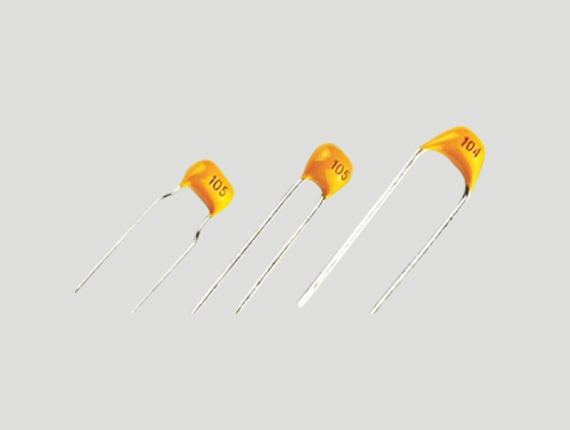

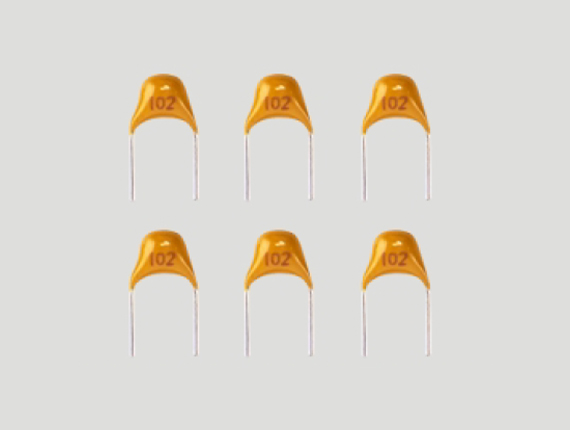

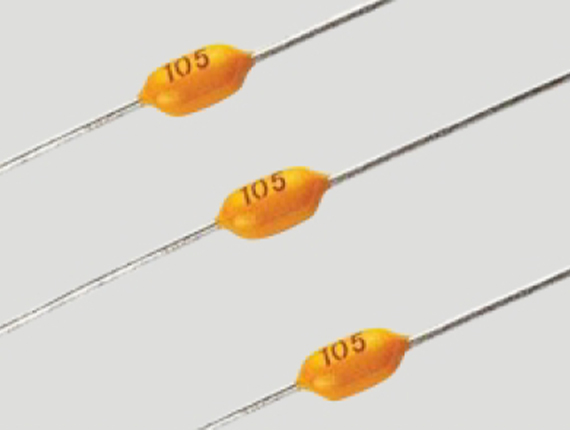

CC4 CT4 径向引线独石 (积层) 电容器

所属分类：电容器
浏览次数：4047次
发布日期：2016/7/11

概述

径向引线陶瓷电容特性

本产品容量大，温度特性，工作电压和容量误差范围工业生产标准尺寸适合自动安装的卷带包装

径向引线电容器尺寸、容量、工作电压关系表

尺寸规格	外型	尺寸 (mm)						工作电压	容量范围(pF)
		F	Hmin	Lmax	Wmax	Tmax	D		COG(NPO)	X7R	Y5V(Z5U)
0805	A1	5.0	5.0	4.2	3.8	3.8	0.5	25V	0R5~332	221~105	103~105
	B1	5.0						50V	0R5~222	221~105	103~684
	C1	2.5						100V	0R5~102	221~683
1206	B2 C2	5.0 4.0	5.0	5.0	4.5	3.8	0.5	25V	0R5~682	102~105	103~105
								50V	0R5~472	102~105	103~105
								100V	0R5~392	102~683
1210	C3 C2	5.0 4.0	5.0	7.6	5.5	3.8	0.5	25V	561~103	102~334	104~155
								50V	561~682	102~205	104~155
								100V	561~472	102~104
1812	C3	5.0	5.0	8.5	8.5	3.8	0.5	25V	102~153	103~474	154~335
								50V	102~103	103~334	154~225
								100V	102~682	103~224
2225	C4	7.5	5.0	10.5	9.5	4.2	0.5	25V	102~223	103~105	684~475
								50V	102~223	103~105	684~335
								100V	102~103	103~474
3035	C4	7.5	5.0	12.5	10.5	4.2	0.5	25V	102~104	103~225	105~106
								50V	102~473	103~225	105~685
								100V	102~333	103~105

注：其余部分容量电压等指标与CC41、CT41相同

多种脚形产品。

介质性能参数

CC4 (NPO,COG)		CT4 (X7R)	CT4 (Y5V,Z5U)
容量范围		0.5pF~104		221~225	103~106
容量误差		B=±0.1pF	C=±0.25pF	K=±10%	M=±20%
		D=±0.5pF	F=±1%	M=±20%	S=+50%~-20%
		G=±2%	J=±5%	S=+50%~-20%	Z=+80%~-20%
		K=±10%	M=±20%		P=+100%~0
		B,C,D for C <10pF
额定电压		25V, 50V, 100V, 200V, 500V, 1000V 2000V,3000V, 4000V			25V, 50V, 100V 200V, 250V
损耗(DF)		0.15%Max		2.5%Max	5.0%Max
		(20℃,1MHZ,1VDC)		(20℃,1KHZ,1VDC)	(20℃,1KHZ,0.3VDC)
绝缘电阻		C≤10nF	I_R≥10000MΩ	C≤25nF	I_R≥4000MΩ
		C＞10nF	I_R>500Ω.F	C＞25nF	C×R>100ΩF
介质耐压强度		测试时无明显损伤
端电极结合强度		测试时无明显损伤
弯曲强度		测试时无明显损伤。容量误差不超过10%
可焊性	时间:	2±1s
	温度.:	235±5℃
	覆盖:	≥ 95%
耐焊接热	时间:	5±1s
	温度.:	265±5℃
	覆盖:	≥ 95%
	△C/C:	≤0.5% or 0.5pF		≤-5% ~ +10%	≤-10% ~ +20%
温度循环变化	△C/C:	≤1%		≤± 10%	≤±30%
	外观:	测试时无明显损伤
潮湿试验	△C/C:	≤2%		≤10%	≤20%
	DF	0.003		0.05	0.07
	IR	R×C>25s
	外观:	测试时无明显损伤
温度特性 (△C/C)		±30ppm/℃		±15%	Z5U(E)	+22~-56%
					Y5V(F)	+22~-82%
振动	外观:	测试时无明显损伤
撞击	△C/C:	≤2%
	外观:	测试时无明显损伤
寿命测试 (1000小时)	△C/C:	≤2%		≤±12.5%	≤±30.0%
	DF	0.003			0.05
	IR	R×C>25s			R×C≥25s
	外观:	测试时无明显损伤
