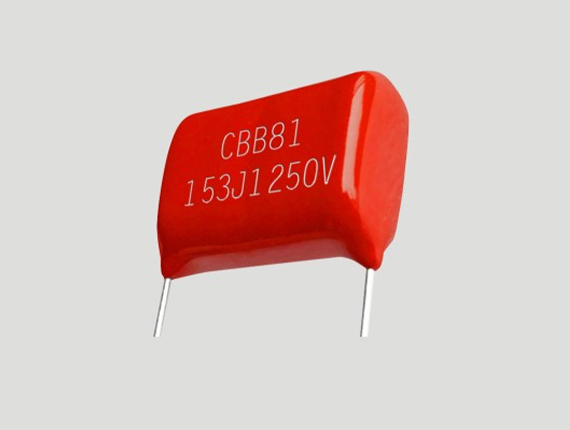

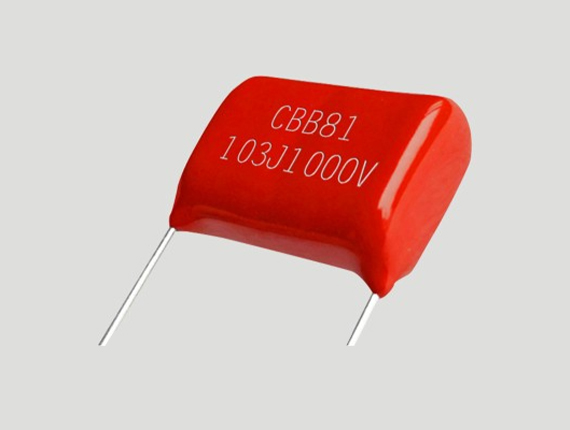

CBB81(PPS)型高压电容器

  • 所属分类：电容器
  • 浏览次数：4684次
  • 发布日期：2016/7/11
  • 概述
(1) Dielectric: Polypropylene Film
(2) Electrodes: Aluminum Metalaization & Aluminum Foils
(3) Winding: non-inductive type & internally connected series
(4) Leads: CP Wire
(5) Outer coating: Flame retarding epoxy resin
(1) 負電容溫度系數
(2) 耗損小，內部溫升小
(3) 損耗因素低，絕緣電阻高
(4) 為彩電行逆程電路設計
.........................................................................................................................................................................................................................
(1) Negative temperature coefficient of capactitance.
(2) Low loss and small inherent temperature rise.
(3) Low dissapation factor high insulation resistance.
(4) Specially designed for horizontal resonance circuit of colour TV.
引用標準 Reference Standard
IEC60384-6
使用溫度 Rated Temperature 一般型 -40℃~+85℃
高溫型 -40℃~+105℃
上限使用溫度 Upper Category Temperature +105℃ Derating ratio of rated voltage
+85℃~+105℃: 1.5% per ℃ for VR(DC)
額定電壓 Rated Voltage 800VDC,1000VDC,1200VDC,1600VDC,2000VDC
電容量範圍 Capacitance Range 0.001uf~0.1uf
電容量偏差 Capacitance Tolerance ±1%(F),±2%(G),±3%(H),±5%(J),±10%(K),±20%(M)
損耗角正切 Dissipation factor 0.1%(max) at 1KHz
耐電壓 Voltage Proof Terminal to Terminal:(at 20±5℃)
2.5*VR applied for 2 sec. (cut off current 10mA)
絕緣電阻 Insulation resistance (I.R.) ≧30 000MΩ
≧10 000MΩ 		CR≦0.33uf
CR>0.33uf 		20±5℃,100VDC,1min
PPS 外型尺寸 Dimensions(mm)
Cap. (uF)                          Size unit:m/m
R.V.
800VDC
1000VDC
1200VDC
1600VDC
2000VDC
Size
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
Cap.
±1
±0.05
±1
+0.05
±1
±0.05
±1
±0.05
±1
±0.05
0.001 max 19 10 5 15 0.8 24 11 6 20 0.8
min 17.5 8.5 3.5 15 0.8 22 9.5 4.5 20 0.8
0.0012 max 19 11 5 15 0.8 24 12 6 20 0.8
min 17.5 9.5 3.5 15 0.8 22 10.5 4.5 20 0.8
0.0015 max 19 11 6 15 0.8 24 13 7 20 0.8
min 17.5 9.5 4.5 15 0.8 22 11 5.5 20 0.8
0.0018 max 19 12 6 15 0.8 24 13 8 20 0.8
min 17.5 10.5 4.5 15 0.8 22 11 6.5 20 0.8
0.0022 max 19 12 6 15 0.8 19 12 6 15 0.8 24 14 8 20 0.8
min 17.5 10.5 4.5 15 0.8 17.5 10.5 4.5 15 0.8 22 12 6.5 20 0.8
0.0027 max 19 12 6 15 0.8 19 13 7 15 0.8 24 15 8 20 0.8
min 17.5 10.5 4.5 15 0.8 17.5 11 5.5 15 0.8 22 13 6.5 20 0.8
0.0033 max 19 13 7 15 0.8 19 13 8 15 0.8 24 16 9 20 0.8
min 17.5 11 5.5 15 0.8 17.5 11 6.5 15 0.8 22 14 7.5 20 0.8
0.0039 max 19 13 8 15 0.8 19 14 8 15 0.8 24 17 10 20 0.8
min 17.5 11 6.5 15 0.8 17.5 12 6.5 15 0.8 22 15 8.5 20 0.8
0.0047 max 19 14 8 15 0.8 19 15 9 15 0.8 24 18 11 20 0.8
min 17.5 12 6.5 15 0.8 17.5 13 7.5 15 0.8 22 16 9 20 0.8
0.0056 max 19 12 6 15 0.8 19 15 9 15 0.8 19 16 10 15 0.8 24 19 12 20 0.8
min 17.5 10.5 4.5 15 0.8 17.5 13 7.5 15 0.8 17.5 14 8.5 15 0.8 22 17 10 20 0.8
0.0068 max 19 13 7 15 0.8 19 16 10 15 0.8 19 17 11 15 0.8 24 20 13 20 0.8
min 17.5 11 5.5 15 0.8 17.5 14 8.5 15 0.8 17.5 15 9 15 0.8 22 18 11 20 0.8
0.0082 max 19 11 6 15 0.8 19 13 8 15 0.8 24 15 8 20 0.8 24 16 9 20 0.8 24 22 14 20 0.8
min 17.5 9.5 4.5 15 0.8 17.5 11 6.5 15 0.8 22 13 6.5 20 0.8 22 14 7.5 20 0.8 22 20 12 20 0.8
0.01 max 19 12 6 15 0.8 19 14 8 15 0.8 24 16 9 20 0.8 24 17 10 20 0.8 24 23 16 20 0.8
min 17.5 10.5 4.5 15 0.8 17.5 12 6.5 15 0.8 22 14 7.5 20 0.8 22 15 8.5 20 0.8 22 21 14 20 0.8
0.012 max 19 12 7 15 0.8 19 15 9 15 0.8 24 17 10 20 0.8 24 18 11 20 0.8 26 22 15 22.5 0.8
min 17.5 10.5 5.5 15 0.8 17.5 13 7.5 15 0.8 22 15 8.5 20 0.8 22 16 9 20 0.8 24 20 13 22.5 0.8
0.015 max 19 13 7 15 0.8 19 16 10 15 0.8 24 18 11 20 0.8 24 19 12 20 0.8 26 24 17 22.5 0.8
min 17.5 11 5.5 15 0.8 17.5 14 8.5 15 0.8 22 16 9 20 0.8 22 17 10 20 0.8 24 22 15 22.5 0.8
0.018 max 19 14 8 15 0.8 24 16 9 20 0.8 24 19 12 20 0.8 24 20 13 20 0.8
min 17.5 12 6.5 15 0.8 22 14 7.5 20 0.8 22 17 10 20 0.8 22 18 11 20 0.8
0.022 max 19 15 9 15 0.8 24 17 10 20 0.8 24 20 13 20 0.8 24 22 15 20 0.8
min 17.5 13 7.5 15 0.8 22 15 8.5 20 0.8 22 18 11 20 0.8 22 20 13 20 0.8
0.027 max 19 16 10 15 0.8 24 18 11 20 0.8
min 17.5 14 8.5 15 0.8 22 16 9 20 0.8
0.033 max 19 17 11 15 0.8 24 19 12 20 0.8
min 17.5 15 9 15 0.8 22 17 10 20 0.8
0.039 max 19 18 12 15 0.8 24 20 13 20 0.8
min 17.5 16 10 15 0.8 22 18 11 20 0.8
0.047 max 24 18 10 20 0.8
min 22 16 8.5 20 0.8
0.056 max 24 19 11 20 0.8
min 22 17 9 20 0.8
0.068 max 24 20 12 20 0.8
min 22 18 10 20 0.8
0.082 max 24 21 14 20 0.8
min 22 19 12 20 0.8
0.1 max 24 23 15 20 0.8
min 22 21 13 20 0.8
