汽车、工业及消费电子；带防夹功能的车窗升降器；转速与方向检测；角度位置检测；带防夹功能的电动关闭装置。
SC2527 是一款双通道霍尔效应传感器，采用先进 60V BCD 工艺平台设计制造，非常适合带编码环形磁铁的转速与方向检测应用。通过主动补偿电路与斩波技术，实现精准磁开关点与高温稳定性。
转速+方向输出配置：Q2 输出每对磁极的转速信号，Q1 输出方向信息，方向信号超前转速信号 400ns。转速+转速输出配置：Q1 与 Q2 均为转速信号，相位差 90°。

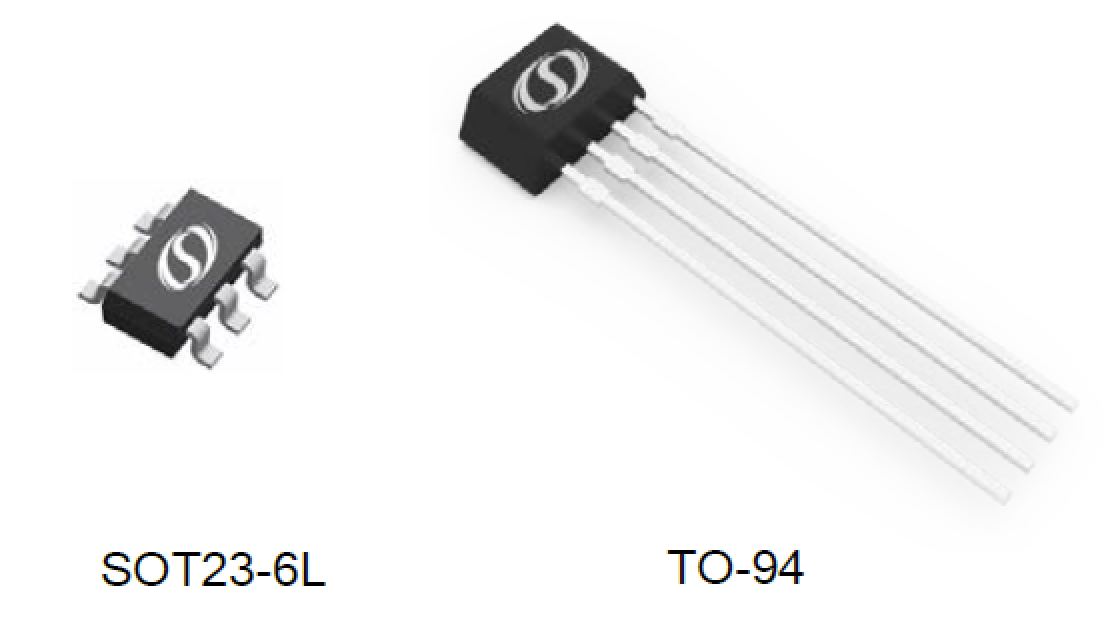

片上稳压器支持 2.8V~40V 宽工作电压。双霍尔元件间距 1.33mm，建议搭配适配环形磁铁使用。提供 SOT23-6L 与 SC2526的 TO-94 封装，全系列无铅亚光镀锡引脚。
SC2527可完全兼容TLE4966-3G和MLX92251等产品
SC2526可完全兼容MLX92351或MLX92352等产品
| 引脚名称 | S6 | VB | CVB | 类型 | 描述 |
|---|---|---|---|---|---|
| Q2 | 1 | 3 | 4 | 输出 | 转速 |
| GND | 2 | 4 | 3 | 地 | 地 |
| Q1 | 3 | 2 | 1 | 输出 | 方向 / 转速 |
| VDD | 4 | 1 | 2 | 电源 | 电源电压 |
| GND | 5 | - | - | 地 | 测试引脚，应用中需接地 |
| GND | 6 | - | - | 地 | 测试引脚，应用中需接地 |
| 订购型号 | 丝印 | 输出类型 | BOP(Gs) | BRP(Gs) | 工作温度(℃) | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|---|---|---|
| SC2527S6-SD-TR-Q | 2527 | SD | 30 | -30 | -40~150 | SOT23-6L |
卷带 |
3000/盘 |
| SC2527S6-AB-TR-Q | 2527 | AB | 30 | -30 | -40~150 | SOT23-6L | 卷带 | 3000/盘 |
| SC2526VB-SD-BK-Q | 2526 | SD | -30 | 30 | -40~150 | TO-94 | 散装 | 500/袋 |
| SC2526VB-SD-CT-BK-Q | 2526C | SD | -30 | 30 | -40~150 | TO-94 | 散装 | 500/袋 |
| SC2526VB-AB-BK-Q | 2526 | AB | -30 | 30 | -40~150 | TO-94 | 散装 | 500/袋 |
| SC2526VB-AB-CT-BK-Q | 2526C | AB | -30 | 30 | -40~150 | TO-94 | 散装 | 500/袋 |
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VDD | 电源电压 | Rs≥200Ω，5分钟 | -27 | 60 | V |
| VOUT | 输出电压 | 1.2kΩ上拉，5分钟 | -0.5 | 60 | V |
| IOUT | 连续输出电流 | - | - | 50 | mA |
| TA | 工作环境温度 | - | -40 | 150 | ℃ |
| TJ | 最大结温 | 最大168小时 | - | 165 | ℃ |
| TSTG | 存储温度 | - | -65 | 175 | ℃ |
注：(1) 超过所列应力可能造成器件永久损坏。长期工作在极限条件下可能影响可靠性。
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VESD | HBM | AEC-Q100-002 | -4 | +4 | kV |
| ESD(PCB-less) | ESD（免PCB） | ISO 10605 330pF,330Ω | -15 | +15 | kV |
| CDM | CDM | AEC-Q100-011 | -750 | +750 | V |
| 符号 | 参数 | 测试条件 | 值 | 单位 |
|---|---|---|---|---|
| RθJA | SOT23-6L 封装热阻 | 单层PCB | 300 | ℃/W |
| RθJA | TO-94 封装热阻 | - | 177 | ℃/W |
注：(1) 最大电压需根据功耗与结温调整，详见热特性章节。
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | - | 2.8 | 12 | 40 | V |
| IDD | 电源电流 | - | - | 2.0 | 2.7 | mA |
| IDDR | 反向电源电流 | - | - | - | 1 | mA |
| UVLOH | 欠压保护高阈值 | - | 2.2 | 2.3 | 2.5 | V |
| UVLOL | 欠压保护低阈值 | - | 1.9 | - | 2.2 | V |
| UVLOHYS | 欠压迟滞 | - | 150 | - | 650 | mV |
| TDGL | 欠压消抖时间 | - | - | 10 | - | µs |
| VSAT | 输出饱和压降 | - | - | 0.2 | 0.4 | V |
| ILKG | 输出漏电流 | - | - | - | 10 | µA |
| IO | 输出灌电流 | - | 30 | 40 | 50 | mA |
| tF | 输出下降时间 | - | - | - | 1 | µs |
| tR | 输出上升时间 | - | - | - | 1 | µs |
| TPO | 输出使能时间 | - | - | 20 | 50 | µs |
| TD | 系统延迟 | - | - | 20 | 40 | µs |
| TSAMP | 采样周期 | - | - | 4 | - | µs |
| FC | 斩波频率 | - | - | 1 | - | MHz |
| TDC | 方向超前转速时间 | - | 200 | 400 | 600 | ns |
| TJIT | 输出抖动 | - | - | 2.6 | - | µs RMS |
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| fBW | 磁开关频率 | - | - | - | 20 | kHz |
| dHall | 霍尔极板间距 | - | - | 1.33 | - | mm |
| SC2526 -3mT/+3mT | ||||||
| BOP | 工作点 | - | -4 | -3 | -2 | mT |
| BRP | 释放点 | - | 2 | 3 | 4 | mT |
| BHYS | 磁滞 | - | 4 | 6 | 8 | mT |
| BMATCH | 磁匹配度 | - | -2 | - | 2 | mT |
| TC | 温度系数 | - | - | 1000 | - | ppm/℃ |
| SC2527 +3mT/-3mT | ||||||
| BOP | 工作点 | - | 2 | 3 | 4 | mT |
| BRP | 释放点 | - | -4 | -3 | -2 | mT |
| BHYS | 磁滞 | - | 4 | 6 | 8 | mT |
| BMATCH | 磁匹配度 | - | -2 | - | 2 | mT |
| TC | 温度系数 | - | - | 1000 | - | ppm/℃ |
注：1mT=10Gs
SC2527 采用斩波双霍尔开关，集成稳压器、双霍尔探头、偏置发生器、补偿电路、振荡器、放大器、滤波器、滞回比较器与限流开漏输出。宽电压 2.8V~40V，适合汽车与工业场景。补偿电路稳定温度特性并降低工艺差异，主动误差补偿消除信号通路失调与封装应力影响，斩波技术确保磁开关点高精度。
SC2527 为双通道霍尔开关平台，主要用于汽车直流电机转速与方向检测。具备锁存磁特性，磁场足够强时输出翻转，磁场移除后保持状态；方向输出由磁场运动方向决定。
