AEC-Q100 认证产品
线性模拟量输出
灵敏度可编程
静态输出电压可编程
温度补偿可编程
开路检测,过压､欠压检测
工作电压范围为4.5V 到5.5V
工作温度范围为 -40 到150℃
磁场响应频率达到2kHz
在工作温度范围内总体误差率不超过2%
EMC 和ESD 优化设计

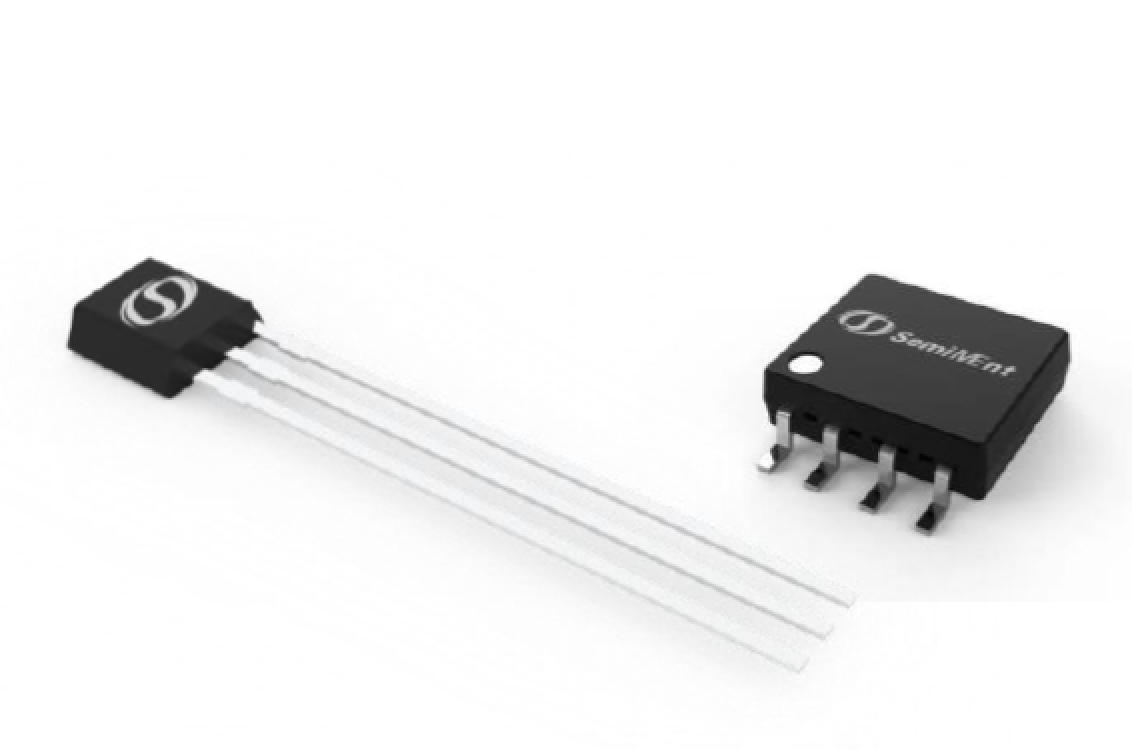

提供TO-92U､SOP8 两种封装
角度传感器，非接触式电位器，线性位置感应，磁场与电流测量
SC4688 是一款BiCMOS 工艺可编程线性霍尔传感器芯片。输出电压大小与磁通量密度成正比,本产品可调节的参数有:静态电压,灵敏度,极性,钳位电压,灵敏度温漂补偿等参数。这些参数能在用户终端调整。本产品提供了开路､过压和欠压检测功能。多颗SC4688 共用一组总线也可单独对其中一颗进行标定而互不影响。
SC4688 通过调制电源电压的方式来编程,不需要额外增加编程脚。这一简易编程方式有利于实现两点标定。另外 SC4688 的温度补偿电路根据写入的温度系数来调节输出值,使得本品能够适配几乎所有的常见磁性材料,同时满足全温下的高精度输出。
本产品应用于恶劣的工业和汽车环境,典型工作电压为 5V,工作环境温度为-40~150℃。本品以小型TO-92U 及 SOP8 形式封装。
SC4688可兼容HAL888, TLE4977等产品。
| 引脚名称 | 序号 | 类型 | 描述 |
|---|---|---|---|
| VDD | 1 | 电源 | 4.5V~5.5V 供电电压 |
| GND | 3 | 地 | 地 |
| OUT | 4 | 输出 | 输出 |
| NC | 2 | 未相接 | - |
| 引脚名称 | 序号 | 类型 | 描述 |
|---|---|---|---|
| VDD1 | 2 | HALL1电源正 | 4.5V~5.5V 供电电压 |
| GND1 | 3 | HALL1电源地 | 地 |
| OUT1 | 4 | HALL1输出端 | 输出 |
| VDD2 | 5 | HALL2电源正 | 4.5V~5.5V 供电电压 |
| GND2 | 6 | HALL2电源地 | 地 |
| OUT2 | 7 | HALL2输出端 | 输出 |
| NC | 1、8 | 未相接 | - |
| 引脚名称 | 序号 | 类型 | 描述 |
|---|---|---|---|
| VDD | 1 | 电源 | 4.5V~5.5V 供电电压 |
| GND | 2 | 地 | 地 |
| OUT | 3 | 输出 | 输出脚 |
| 产品名称 | 封装 | 环境温度 | 丝印 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC4688SA - BK - Q | TO-92U | -40℃~150℃ | 4688 | 散包 | 1000颗/包 |
| SC4689SA - BK - Q | TO-92U | -40℃~150℃ | 4689 | 散包 | 1000颗/包 |
| SC4688DC - TR - Q | SOP8 | -40℃~150℃ | 4688 | 卷盘 | 4000颗/盘 |
| SC4688DA - TR - Q | SOP8 | -40℃~150℃ | 4688D | 卷盘 |
4000颗/盘 |
| 符号 | 参数 | 测试条件 | 典型值 | 单位 |
|---|---|---|---|---|
| VDD | 正向电源电压 | <96 hours | 8.5 | V |
| <1 hour | 16 | V | ||
| VRCC | 反向电源电压 | <96 hours | -8.5 | V |
| <1 hour | -16 | V | ||
| VOUT | 正向输出电压 | <96 hours | 8.5 | V |
| <1 hour | 16 | V | ||
| VROUT | 反向输出电压 | - | -5 | V |
| IOUT(source) | 输出源电流 | VOUT to GND | 10 | mA |
| IOUT(sink) | 输出灌电流 | VDD to VOUT | 10 | mA |
| - | EEPROM写入次数 | - | 100 | cycle |
| TA | 工作环境温度 | - | -40~150 | ℃ |
| TSTG | 存储温度 | - | -65~165 | ℃ |
| TJ(max) | 最大结温 | - | 165 | ℃ |
备注: 高于此处列出的应力可能会导致器件永久损坏。长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VESD_HBM | HBM | 参照AEC-Q100-002E HBM标准,R=1.5kΩ,C=100pF | -4 | 4 | kV |
| VESD_CDM | CDM | 参照AEC-Q100-011C CDM标准 | -750 | 750 | V |
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 电源电压 | VDD | - | 4.5 | 5 | 5.5 | V |
| 电源电流 | IDD | Over temperature range | - | 7.5 | 10 | mA |
| 总体精度误差 | EA | - | -2 | 0 | 2 | % |
| 积分非线性 | INL | - | -1 | 0 | 1 | % |
| 输出响应时间 | tr(o) | - | - | 1 | 2 | ms |
| 上电时间 | tPOD | - | 1.5 | 1.7 | 1.9 | ms |
| 小信号带宽 | BW | - | - | 1 | - | kHz |
SC4688是一款单片式集成电路,可输出与通过霍尔板的磁通量及电源电压成比例的电压信号。霍尔芯片感应垂直于封装体丝印面的S极或N极磁场分量会产生霍尔电压,芯片内部的数字信号处理器根据EEPROM的设定把霍尔电压转换成稳定的模拟量推挽输出。
产品支持灵敏度、静态输出、温度系数、钳位电压可编程，支持开路/过压/欠压检测，双芯片DA封装可独立标定，无需额外编程脚，通过电源电压调制实现编程。
