• AEC-Q100 Grade0 汽车级认证
• 符合ISO26262 功能安全ASIL B
• 支持最高转速超过 600K rpm
• 精度≤±0.36°el、最高≤0.05°
• 支持自动校准功能
• 通过电源端或编程引脚单线编程
• 诊断功能:断线､短路､过压､过温､过流､线圈输入断路
• 高可靠性设计:电源耐压48V､输出耐压24V
• 抗电磁干扰能力强
• 适合紧凑型穿轴安装结构
• 工作温度范围:-40℃到150℃
• 封装形式:小型TSSOP-16､QFN3*3-16
• 主驱电机
• 机器人关节控制
• EPS 电机
• 电子制动助力器
• 高速绝对旋转位置编码器
SC60410 是一款非接触式高速､高精度电感式位置传感器芯片系列,可用于汽车和工业应用中的高速绝对位置感应｡该芯片基于涡流效应原理,通过检测金属目标物在一组线圈上方的位移引起的感应电压变化实现目标物位置的精准测量｡
SC60410 支持用户通过编程引脚对输出信号在自校准后进行微调｡支持单周期线圈设计下最高转速超600K rpm,并实现超低传输延时(<4μs),电机稳态运行条件下接近零延时特性｡
SC60410 通过滤波､放大､解调､偏移补偿来处理捕获信息,并提供差分正弦和余弦输出｡编码器传感器精度可以做到一个电周期≤0.36°el｡
SC60410 采用16 脚的 TSSOP-16､QFN3*3-16 封装, 亚光镀锡, 采用无卤绿料,满足环保要求｡

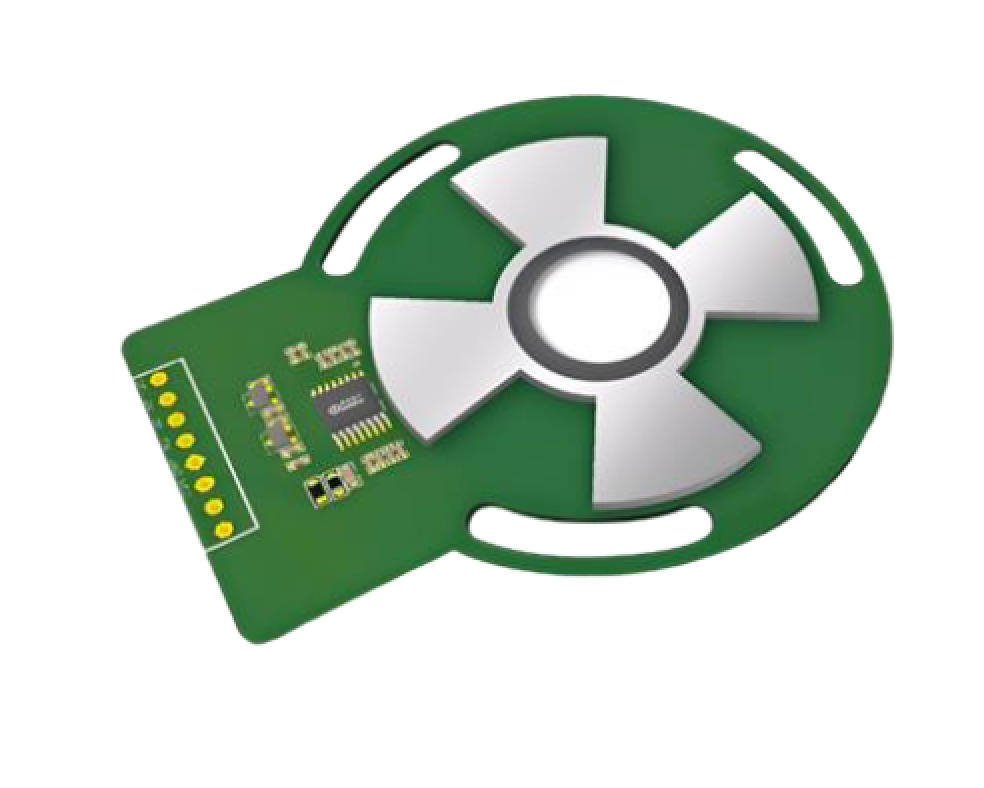

（图1 工作示意图 已跳过）
（图2 TSSOP16 引脚描述 已跳过）
| 引脚名称 | PIN | 类型 | 描述 |
|---|---|---|---|
| T0 | 1 | 输出 | 测试引脚 |
| IN0 | 2 | 输入 | 接收线圈输入 0 |
| IN1 | 3 | 输入 | 接收线圈输入 1 |
| IN2 | 4 | 输入 | 接收线圈输入 2 |
| IN3 | 5 | 输入 | 接收线圈输入 3 |
| AGND | 6 | 地 | 模拟地 |
| LCP | 7 | 输入 | 激励线圈输出正极 |
| LCN | 8 | 输入 | 激励线圈输出负极 |
| VDD | 9 | 电源 | 供电电源 |
| VREG | 10 | 输出 | 芯片内部高压 LDO 输出端,外接 100nF 去耦电容 |
| DGND | 11 | 地 | 数字地 |
| COS+ | 12 | 输入/输出 | 模拟量:余弦信号正端输出 |
| COS- | 13 | 输入/输出 | 模拟量:余弦信号负端输出 |
| SIN+ | 14 | 输出/输入 | 模拟量:正弦信号正端输出 |
| SIN- | 15 | 输出 | 模拟量:正弦信号负端输出 |
| T1 | 16 | 输出/输入 | 单线编程引脚 |
（图3 QFN3*3-16 引脚描述 已跳过）
| 引脚名称 | PIN | 类型 | 描述 |
|---|---|---|---|
| IN1 | 1 | 输入 | 接收线圈输入 1 |
| IN2 | 2 | 输入 | 接收线圈输入 2 |
| IN3 | 3 | 输入 | 接收线圈输入 3 |
| AGND | 4 | 地 | 模拟地 |
| LCP | 5 | 输入 | 激励线圈输出正极 |
| LCN | 6 | 输入 | 激励线圈输出负极 |
| VDD | 7 | 电源 | 供电电源 |
| VREG | 8 | 输出 | 芯片内部高压 LDO 输出端,外接 100nF 去耦电容 |
| DGND | 9 | 地 | 数字地 |
| COS+ | 10 | 输出 | 模拟量:余弦信号正端输出 |
| COS- | 11 | 输出 | 模拟量:余弦信号负端输出 |
| SIN+ | 12 | 输出 | 模拟量:正弦信号正端输出 |
| SIN- | 13 | 输出 | 模拟量:正弦信号负端输出 |
| T1 | 14 | 输入/输出 | 单线编程引脚 |
| T0 | 15 | 输入/输出 | 测试引脚 |
| IN0 | 16 | 输入 | 接收线圈输入 0 |
| 产品代码 | 丝印 | 输出形式 | 温度范围(℃) | 封装外形 | 包装方式 | 数量 |
|---|---|---|---|---|---|---|
| SC60410TG-TR-Q | 60410 | ±SIN/COS | -40~150 | TSSOP16 | 编带 | 4000 颗/盘 |
| SC60410QC-TR-Q | 60410 | ±SIN/COS | -40~150 | QFN3*3-16 | 编带 | 5000 颗/盘 |
订购信息格式说明
SC60410TG-TR-Q
等级 Q: 车规
包装选项 TR: 编带
封装形式 TG: TSSOP16
QC: QFN3*3-16
产品系列 SC60410: 高速电感正余弦输出位置传感器芯片
全工作温度范围(除非另有说明)(1)
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | t<60s | -5.5 | 48 | V |
| VREG | 稳压端耐压 | t<60s | -0.3 | 5.5 | V |
| VIO | 输出端耐压 | - | -12 | 24 | V |
| VLCP/LCN | 激励线圈输入 | - | -0.5 | 5.5 | V |
| VINX | 接收线圈输入 | - | -0.5 | 5.5 | V |
| SDA | 数字输出/输入 | - | -0.5 | 5.5 | V |
| SCL | 数字时钟输入 | - | -0.5 | 5.5V | |
| TA | 工作温度 | - | -40 | 150 | ℃ |
| TJ | 最大结温 | - | -55 | 165 | ℃ |
| TSTG | 储藏温度 | - | -65 | 175 | ℃ |
备注: (1)高于此处列出的压力可能会导致器件永久损坏,长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VESD_HBM | 静电防护(HBM) | 人体模型(HBM)测试按照AEC-Q100-002标准 | -4 | 4 | kV |
| VESD_CDM | 静电防护(CDM) | 充电器件模型(CDM)测试按照AEC-Q100-011标准 | -750 | 750 | V |
条件:除非另有说明,否则 VDD=5V±10% ,TA为-40℃至150℃
<| 符号 | 参数说明 | 测试条件 | 最小值 | 典型值(1) | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 电源端特性 | ||||||
| VDD_5v | 5V应用工作电压 | 参考5V应用电路连接 | 4.5 | 5.0 | 5.5 | V |
| VDD_3.3v | 3.3V应用工作电压 | 参考3.3V应用电路连接 | 3.0 | 3.3 | 3.6 | V |
| IDD_5V | 5V应用工作电流 | VDD=5.0V | - | 8.0 | 12 | mA |
| IDD_3.3V | 3.3V应用工作电流 | VDD=3.3V | - | 7.0 | 11 | mA |
| VVREG | 5V工作,VREG引脚电压 | VDD=5.0V | 4.5 | 4.8 | - | V |
| CVREG | VREG引脚去耦电容 | - | 47 | 100 | 470 | nF |
| VOVP | 过压诊断开启电压 | 当电源电压高过此电压,输出关闭 | 6.5 | 7.0 | 7.5 | V |
| VOVP_HYS | 过压诊断迟滞电压 | - | 0.2 | 0.5 | 0.8 | V |
| VUVR | 欠压诊断开启电压 | 当电源电压低于此电压,输出关闭 | 3.4 | 3.74.3 | V | |
| VUVR_HYS | 欠压诊断迟滞电压 | - | 0.1 | 0.3 | 0.5 | V |
| LC振荡器参数 | ||||||
| IOSC | LC振荡器驱动电流 | L=3µH,C=1nF,Rs=2Ω | 2.0 | - | 10 | mA |
| VOSC | LC振荡器振荡幅度 | L=3µH,C=1nF,Rs=2Ω | 3.0 | 3.5 | 4.0 | Vpp |
| FOSC | LC振荡器振荡频率 | L=3µH,C=1nF,Rs=2Ω | 2 | 4 | 5 | MHz |
| LOSC | 激励线圈电感值 | - | 2 | - | 10 | µH |
| 线圈输入信号 | ||||||
| VPPIN | INX输入信号幅度 | - | 5 | - | 100 | mV |
| SIN/COS模拟量输出 | ||||||
| VPP5V | 5V应用正余弦输出幅度 | VDD=5.0V | 1 | 2 | 3.8 | Vpp |
| VPP3.3V | 3.3V应用正余弦输出幅度 | VDD=3.3V | 1 | 1.25 | 2.64 | Vpp |
| VDC | 正余弦直流电平 | - | - | 2.5 | - | V |
| OFFVPP | 正余弦输出幅度偏差 | - | -8 | 0.0 | 8 | mV |
| OFFVDC | 正余弦直流电平偏差 | - | -5 | 0.0 | 5 | mV |
| RLOAD | 正余弦输出上下拉电阻 | - | 4.7 | 47 | 100 | kΩ |
| CLOAD | 正余弦输出负载电容 | 输出端口电容负载 | 4.7 | 10 | 47 | nF |
| TDELAY | 正余弦输出信号延时 | 1000转/分钟匀速转动 | - | - | 4 | µs |
| Noise | 输出噪声 | 最大增益,无输出滤波,线圈输入短路 | - | 2 | 5 | mV |
| Rpm | 转速 | 单周期线圈 | - | - | 600000 | rpm |
| 符号 | 参数说明 | 测试条件 | 最小值 | 典型值(1) | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| A/D转换特性 | ||||||
| RES(SD) | ADC分辨率 | - | - | 14 | - | Bit |
| T(ON) | 启动时间 | - | - | - | 5 | ms |
| 诊断功能 | ||||||
| Dsat_lo | 主动诊断输出电平 | 下拉电阻R≥4.7kΩ | - | 0.5 | 1 | %VDD |
| - | - | 上拉电阻R≥4.7kΩ | 99 | 99.5 | - | %VDD |
| BVSS PD | 被动诊断输出电平(开路) | VSS开路,下拉电阻,4.7kΩ≤R≤47kΩ | - | 0 | 3 | %VDD |
| BVSS PU | - | VSS开路,上拉电阻,4.7kΩ≤R≤47kΩ | 97 | 98 | - | %VDD |
（功能模块图 已跳过）
芯片支持上电自动校准，可通过单线编程对输出进行精细调节，保证全温域高精度输出。
支持断线、短路、过压、欠压、过温、过流、线圈输入断路全功能诊断，异常时输出安全电平。
（EEPROM列表表格 已跳过）
（寄存器位说明 已跳过）
芯片输出差分正余弦信号，幅值、零点、相位均可编程校准，适配各类电机控制与位置传感系统。
（电源应用电路图 已跳过）
（封装尺寸图 已跳过）
（封装尺寸图 已跳过）
（包装尺寸图 已跳过）
（包装尺寸图 已跳过）
Rev.V0.2
