双通道模拟量电感式编码器

所属分类：电感式编码器IC
浏览次数：122次
发布日期：2026/5/3 14:55:30

概述

SC60370 双通道感应旋转编码器IC

1. 产品特性

采用线圈感应传感技术
SPI
EEPROM
工作温度 -40~125℃
QFN6×6 40引脚封装

2. 产品应用

汽车
工业
医疗
消费电子

3. 产品描述

SC60370 为双通道感应旋转编码器IC，利用涡流的物理原理探测移动在线圈之上的简单金属目标物的位置达到测量信号输出的目的。该产品可用于汽车、工业、医疗和消费应用领域的高速绝对位置检测。

以该芯片为核心组成的传感器分为定子和转子。定子通过PCB线圈包括一个发射线圈和两组接收线圈，线圈的合理布置使发射线圈在四个接收线圈中感应二次电压，二次电压的感应取决于旋转目标物在线圈上方的位置，通过SC60370输出对应位置信号。

转子即旋转目标物可以是任何种类的金属，如印刷铜层PCB。

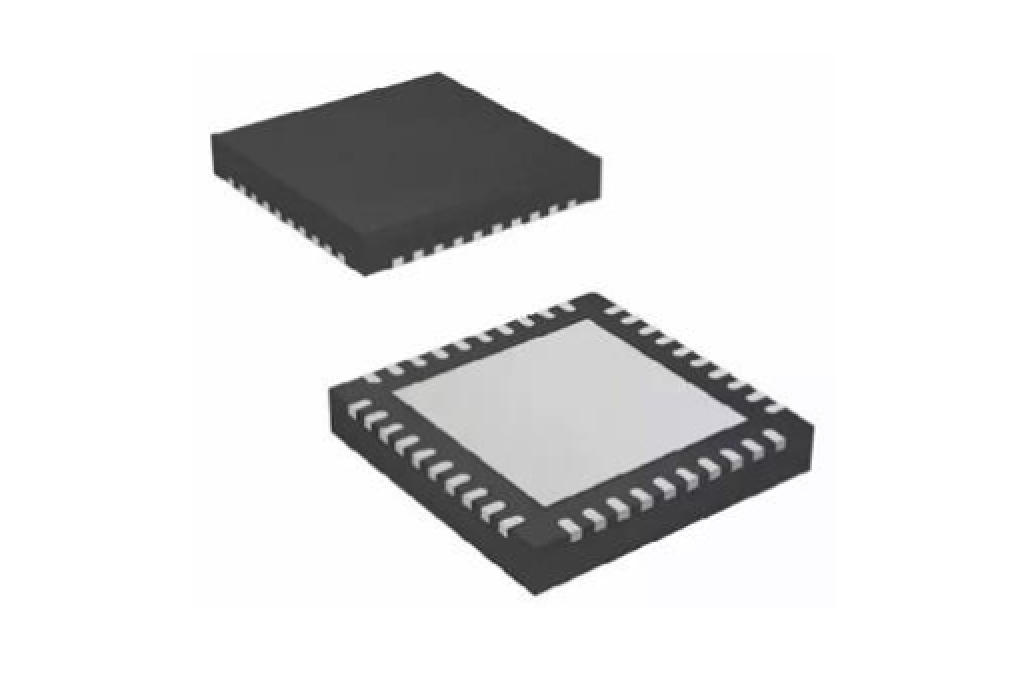

SC60370 采用40引脚QFN6×6封装，亚光镀锡，采用无卤绿料，满足环保要求。

4. 引脚描述

NO	引脚名字	类型	描述
1	DGND	地	数字地
2	MPSIN	输入	PSIN
3	MNSIN	输入	NSIN
4	MPCOS	输入	PCOS
5	MNCOS	输入	NCOS
6	DGND	地	数字地
7	SNCOS	输入	NCOS
8	SPCOS	输入	PCOS
9	SNSIN	输入	NSIN
10	SPSIN	输入	PSIN
11	NC	—	悬空
12	NC	—	悬空
13	OSCP	输出模拟	激励线圈正端输出
14	OSCN	输出模拟	激励线圈负端输出
15	DVDD	电源	芯片数字电源
16	DGND	地	芯片数字地
17	SSINP	输出模拟	单周期模拟正弦信号正输出
18	SSINN	输出模拟	单周期模拟正弦信号负输出
19	SCOSP	输出模拟	单周期模拟余弦信号正输出
20	SCOSN	输出模拟	单周期模拟余弦信号负输出
21	NC	—	悬空
22	MSINP	输出模拟	多周期模拟正弦信号正输出
23	MSINN	输出模拟	多周期模拟正弦信号负输出
24	VPA2	电源	芯片模拟电源
25	VPA1	电源	芯片模拟电源
26	VNA1	电源	芯片模拟地
27	VNA2	电源	芯片模拟地
28	MCOSP	输出模拟	多周期模拟余弦信号正输出
29	MCOSN	输出模拟	多周期模拟余弦信号负输出
30	MISO	输出数字	SPI
31	NC	—	悬空
32	MOSI	输入数字	SPI
33	SCLK	输入数字	SPI
34	CSN	输入数字	SPI
35	DGND	电源	芯片数字地
36	VREG	电源	芯片内部稳压模块输出
37	HVIN	电源	芯片内部稳压模块输入
38	NC	—	悬空
39	NC	—	悬空
40	NC	—	悬空

5. 订购信息

产品代码	丝印	温度范围(℃)	封装	引脚
SC60370QS TY	60370	-40~125	QFN6X6	40

备注: SC60370 QS QFN6X6 40 TY=

6. 极限参数表

符号	参数	测试条件	最小值	最大值	单位
V VIN	电源电压	IV 30mA	-0.3	15	V
VREG DVDD AVDD	数字/模拟电源电压	IV 30mA	-0.3	6	V
MISO MOSI CLK CS NERR PWM	数字IO电压	IV 30mA	-0.3	6	V
MPSIN MNSIN MPCOS MNCOS SPSIN SNSIN SPCOS SNCOS	模拟输入电压	IV 30mA	-0.3	6	V
I VIN VREG DVDD AVDD	电源电流	-	10	50	mA
I CLK CS MOSI	数字输入电流	-	-10	10	mA
EEPROM	擦写次数	-	-	100	cycle
TA	工作环境温度	-	-40	125	℃
TSTG	储存温度	-	-65	165	℃
TJ max	最大工作结温	-	-	165	℃

备注: 以上列出的应力可能会对器件造成永久性损坏。长期暴露在绝对最大额定值条件下可能会影响器件的可靠性

7. 静电保护

符号	类型	测试条件	最小值	最大值	单位
VESD	HBM	ANSI ESDA JEDEC 001	4	4	kV
VESD	CDM	ANSI ESDA JEDEC 002	-750	750	V

备注: (1) JEDEC JEP155 4000V HBM ESD (2) JEDEC JEP157 750V CDM ESD

8. 工作参数

(有效通过全工作温度范围, VIN=12V 或 VREG =5.0V ;除非另有说明)

符号	参数说明	测试条件	最小值	典型值	最大值	单位
V IN	输入电压	-	4.5	5.0	12.0	V
V REG	稳压输出	V IN 12V	4.3	4.4	4.5	V
CBP	旁路电容	VREG	4.7	10.0	47.0	μF
I DD	工作电流	L=4.7μH C=470pF Rs=3Ω	40	50	60	mA
V th on	上电阈值	V REG	3.5	3.8	4.1	V
V th off	掉电阈值	V REG	3.0	3.3	3.6	V
V th Hys	阈值迟滞	-	0.3	-	-	V
I osc	振荡电流	L=4.7μH C=470pF Rs=3Ω	2	-	10	mA
V osc	振荡幅度	L=4.7μH C=470pF Rs=3Ω	3.2	4.0	4.8	V
F osc	振荡频率	L=4.7μH C=470pF Rs=3Ω	-	2	-	MHz
L osc	激励线圈电感	-	3	-	10	μH
Q osc	振荡品质因数	Q=√(Losc/C)/Rs	15	25	-	-
D in	输入距离	-	0.5	0.8	1.1	mm
VPP IN	输入信号峰峰值	-	1	-	40	mV
f rotator	转子频率	-	-	-	1.67	kHz
rpm	最大转速	-	-	-	200K	rpm
x dis	轴向偏移	-	-0.2	-	0.2	mm
y diff	径向偏差	-	-	-	0.3	mm

符号	参数说明	测试条件	最小值	典型值	最大值	单位
CS SCLK MOSI 数字输入
V t hi	输入高电平	-	2.0	-	-	V
V t lo	输入低电平	-	-	-	0.8	V
I pu	上拉电流	CS SCLK MOSI 0V PD 1V	80	140	200	μA
A B Z U V W PWM MISO NERR 数字输出
V s hi	输出高电平	4mA DVDD	-	-	200	mV
V s lo	输出低电平	4mA DGND	-	-	200	mV
I short hi	高电平短路电流	GND	4	-	20	mA
I short lo	低电平短路电流	VDD	4	-	20	mA
t Rise Fall	上升下降时间	RL=100Ω	5	-	30	ns

9. 功能框图

主要模块如下:

电源管理:电源复位电路,线性调整电路等为内部数字处理和驱动电路供电。

振荡器:产生发射信号,并驱动外部的发射线圈。

EEPROM：参数存储与配置

增益控制:修正接收线圈输入信号误差在数字电路的合理范围值内。

信号解码:解调输入信号,转换为所需的输出信号。

SPI：通信接口

输出信号:可编程所需信号。

功能描述:

SC60370内置LC振荡网络。当旋转目标物旋转时,激励线圈的交变电场在转子金属部产生涡流场,接收线圈上感应电动势产生变化,SC60370输出与旋转目标物相对应的正余弦正交信号。

10. 典型应用

1、C1,C2 电容值选取:

Fosc=1/(2π·√((C1·C2·Losc)/(C1+C2)))

Fosc 1.5MHz~2.5MHz PCB Losc 300pF~2nF

2、C3=1μF/50V,C4=1μF/50V,C5、C6=10nF/50V

3 发射线圈电容采用NPO材质

11. 封装信息 QFN6×6

Symbol	Dimensions In Millimeters		Dimensions In Inches
	Min.	Max.	Min.	Max.
A	0.700/0.800	0.800/0.900	0.028/0.031	0.031/0.035
A1	0.000	0.050	0.000	0.002
A3	0.203REF.	-	0.008REF.	-
D	5.924	6.076	0.233	0.239
E	5.924	6.076	0.233	0.239
D1	4.100	4.300	0.161	0.169
E1	4.100	4.300	0.161	0.169
k	0.200MIN.	-	0.008MIN.	-
b	0.180	0.280	0.007	0.011
e	0.500TYP.	-	0.020TYP.	-
L	0.324	0.476	0.013	0.019
