ZH6521 汽车座椅通风风扇驱动芯片

所属分类：单相无刷电机驱动
浏览次数：13次
发布日期：2026/5/20 20:32:11

概述

ZH6521 单相BLDC风扇驱动芯片_内置霍尔_替代MPQ6653_座椅通风专用

ZH6521 单相BLDC风扇/水泵驱动器（内置霍尔）

产品简介

ZH6521是高集成单相无刷电机驱动芯片，集成霍尔传感器、H桥驱动、功率管与全保护功能，SOT23-6超小封装，外围极简，可直接PIN对PIN替换MPQ6653，广泛用于汽车座椅通风风扇、小型无刷风机、水泵等。

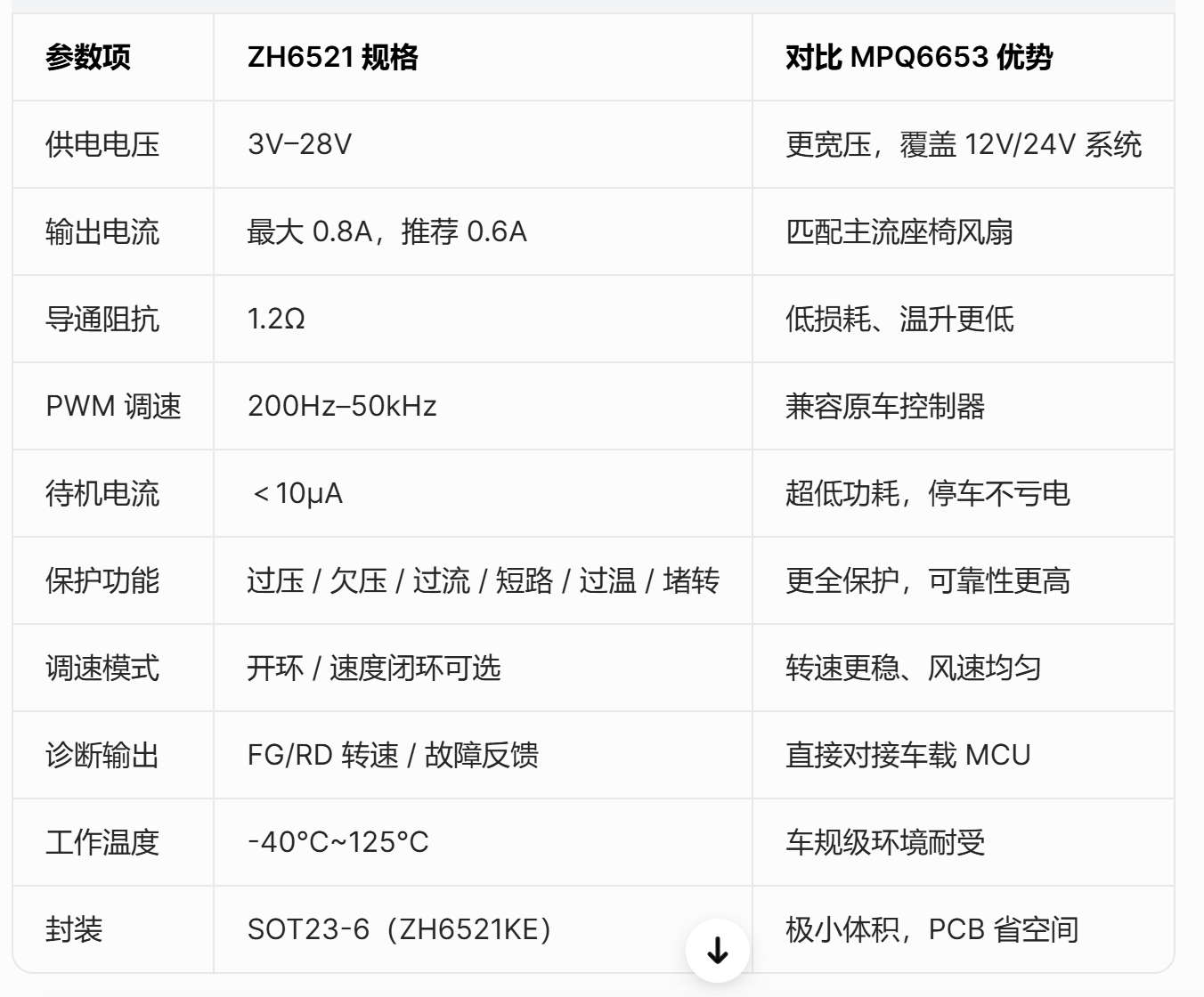

核心参数

参数	规格
工作电压	3V～28V
输出电流	最大0.8A，推荐0.6A
导通阻抗Rds(on)	1.2Ω
PWM输入频率	200Hz～50kHz
待机电流	＜10μA
工作温度	-40℃～150℃
过温保护	160℃，20℃迟滞
过压保护	18V/20V/24V/28V四档可选
限流保护	0.55A～1.35A多档可调

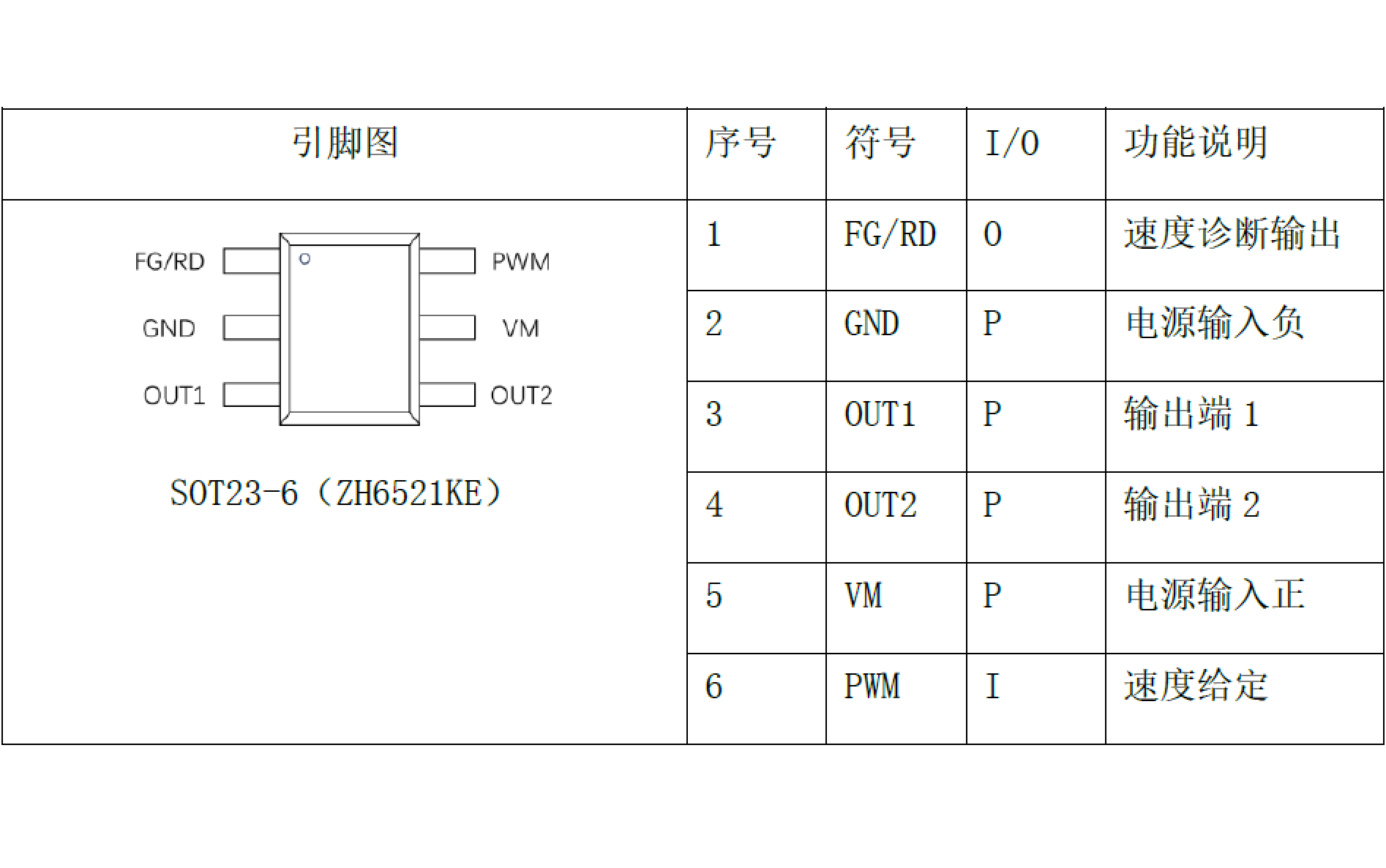

封装	SOT23-6（ZH6521KE）

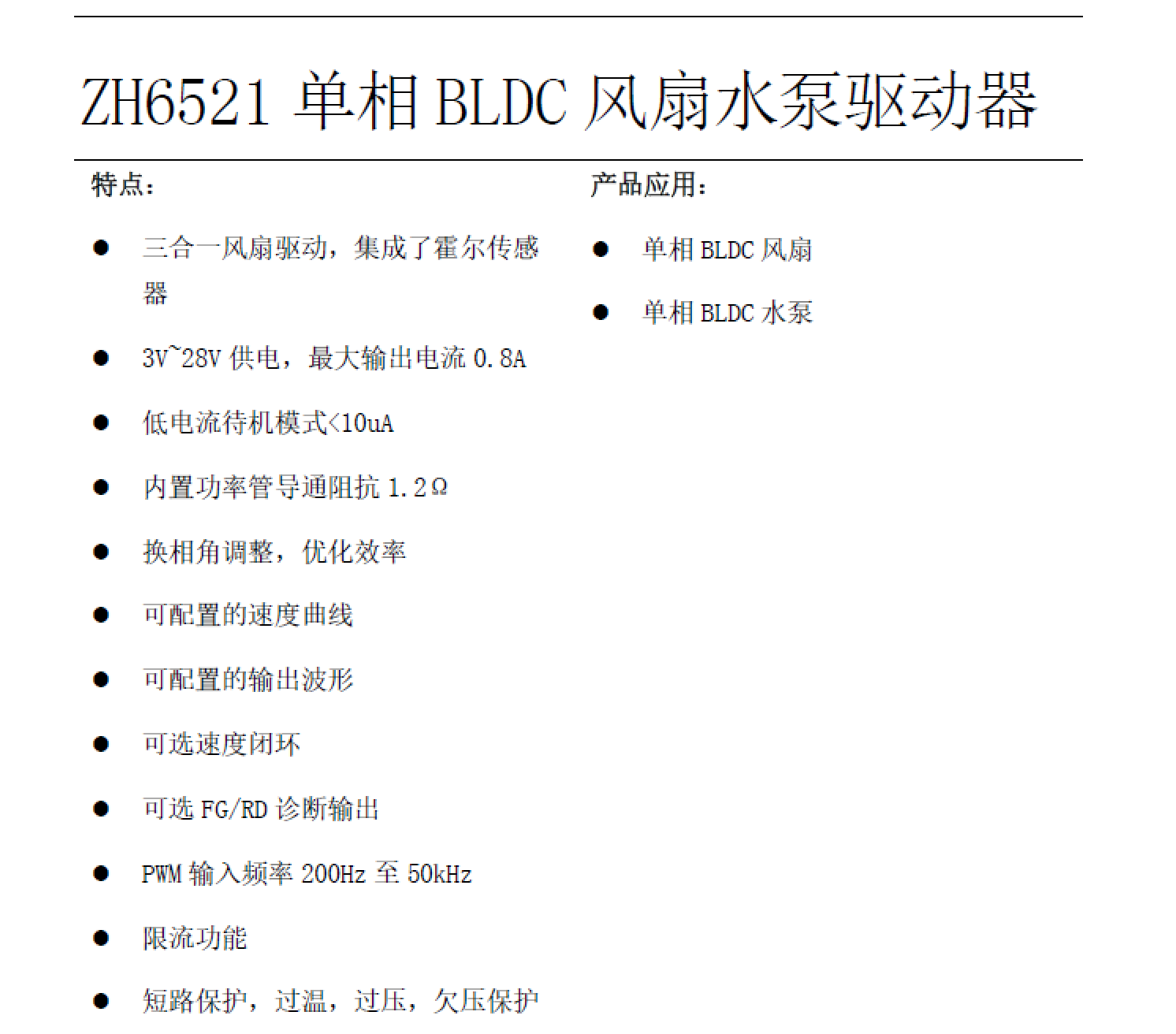

核心功能

内置霍尔传感器，三合一集成

PWM占空比调速，支持速度闭环

软启动、软换向、缓停控制

FG转速反馈/RD故障诊断输出

可配置输出波形与速度曲线

过压/欠压/过流/短路/过温/堵转保护

顺风启动防反灌，保护电源

超低功耗休眠＜10μA

典型应用

汽车座椅通风风扇车载无刷散热风扇单相BLDC水泵小型静音风机 12V/24V系统通用

替代型号

可直接PIN脚替换：MPQ6653-A、MLX90411L、G1287A等同类型单相风扇驱动芯片。

订购信息

型号：ZH6521KE | 封装：SOT23-6L | 包装：Reel卷带 | 数量：3000颗/卷
