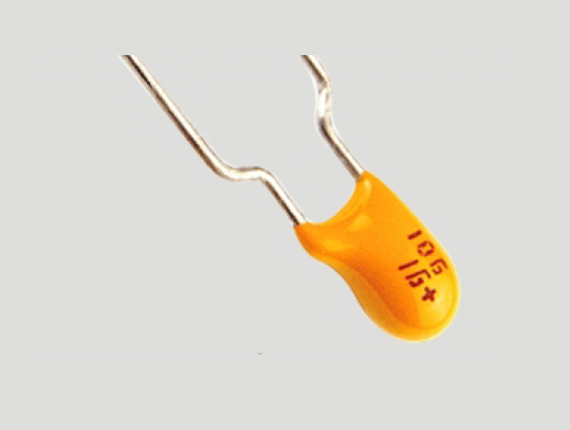

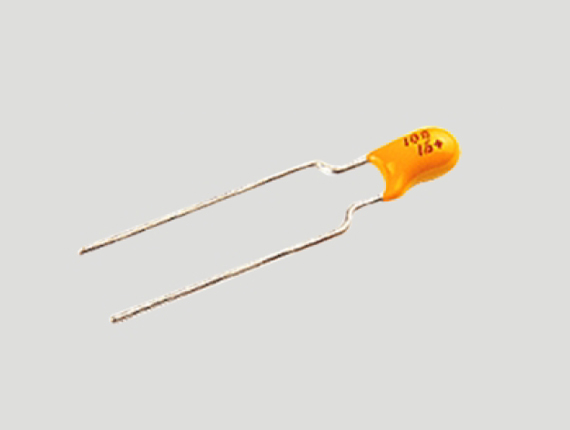

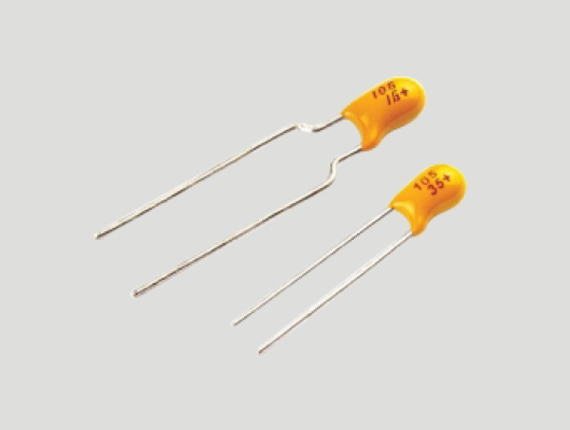

CT42引线钽电容器

  • 所属分类:电容器
  • 浏览次数:3785次
  • 发布日期:2016/7/11
  • 概述

产品采用进口的优质的防潮、阻燃性环氧树脂包封和激光打印技术,具有体积小、漏电流和介质损耗小、频率及温度特性好、寿命长、靠谱、稳定性好。有很宽的工作温度范围,长时间工作和搁置后性能稳定。适用于军事、电脑、汽车、通讯、家用电器等领域。本产品执行国际电工委员会IEC384-15-3技术规范,产品符合GB7215-87标准。

产品壳号:A、B、C、D、E、F

脚间距离:2.54mm、5.08mm

容量范围:0.1UF——220UF

工作电压:4V、6.3V、10V、16V、25V、35V、50V

封装形式:散包、编带

产品描述:

钽电容分两种:贴片钽电容:外形尺寸:A(3216)、B(3528)、C(6032)、D(7343);直插钽电容:外形尺寸:A、B、C、D、E、F、G,脚距为:2.54mm、5.08mm;固体电解质钽电容具有体积小,容量大、漏电流小、损耗角正切值小、靠谱、外形多样的特点,广泛用于航天、地缆、军事设备、电脑、汽车、通讯、家用电器、其他电子设备等领域。

主要电性能

使用温度范围-55 ~125℃(大于85℃降额电压使用)
容量偏差:±20% ,±10%,±5%(特殊订货)
容量系列:0.1μF330μF
电压系列:4V~50V
漏电流20℃) I0 0.02CRUR 1μA(取大者)
损耗角正切 (20)见表1
高低温特性:见表1
气候类别:55/125/10
寿命试验:1000小时

容量(μF) 容量变化 (%) 损耗较大值 (%) 漏电流最μA
-55 +85 +125 -55 +20 +85 +125 +85 +125
1.0 ±10 ±15 ±25 6 4 6 6 10 I0 12.5 I0
1.5~6.8 8 6 8 8
10~68 10 8 10 10
100~330 12 10 12 12

容量μF 容量代码 额定电压 (V)
4 6.3 10 16 25(20) 35 50
0.1 104 A A
0.15 154 A A
0.22 224 A A
0.33 334 A A
0.47 474 A A
0.68 684 A A
1 105 A A A B
1.5 155 A A A C
2.2 225 A A A B C
3.3 335 A A A B B D
4.7 475 A A A B B C D
6.8 685 A A B B C D E
10 106 A B B B C D E
15 156 A B C C D E F
22 226 B C C C D E F
33 336 B C D D E F
47 476 C D D D E F
68 686 D D D E F
100 107 D E E E F
150 157 E E E F
220 227 E E F
330 337 F F

标记与包装

> 标记

包装带 B散装 T盘式编带 A弹匣式编带

卷盘尺寸 (各项说明 IEC286-2)

符号 尺寸 符号 尺寸
(mm) (mm)
P 12.7±1.0 D 4.0±0.3
P0 12.7±0.3 T 0.5±0.2
W 18 1 Δh 0±2.0
-0.5 H 16±0.5
W0 5min S 2.5±0.5 5.0±0.7
H2 9 0.75 P1 5.10±0.5 3.85±0.7
-0.5
W2 0 1 P2 6.35±0.4
0
H1

32.5max

ΔP

±1.3max
