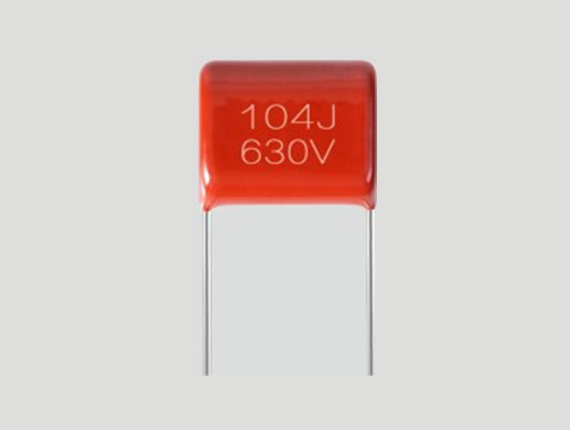

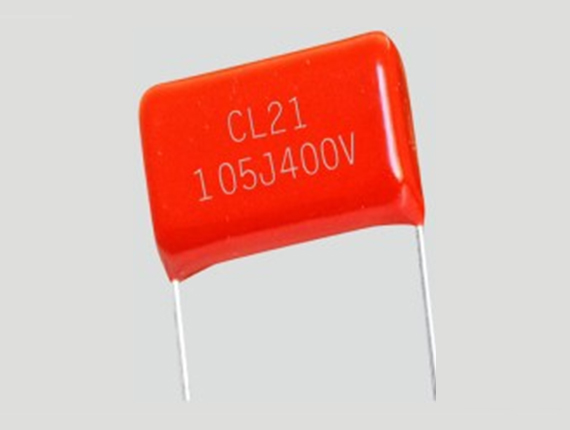

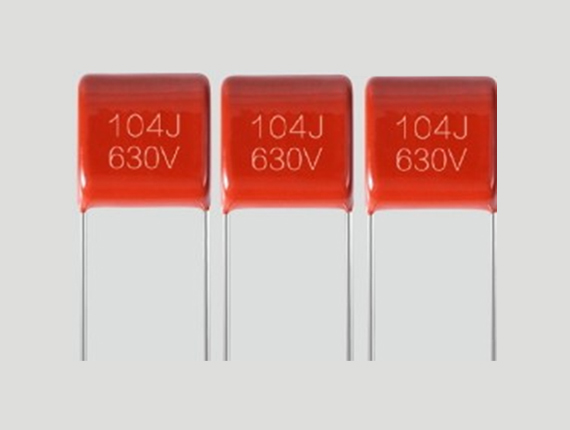

CL21(MEF)型金属化聚酯膜介质直流包封电容器

  • 所属分类：电容器
  • 浏览次数：3562次
  • 发布日期：2016/7/11
  • 概述
(1) Dielectric: Polyester Film
(2) Electrodes: Aluminum Metalaization
(3) Winding: non-inductive type
(4) Leads: CP Wire
(5) Outer coating: Flame retarding epoxy resin
(1) 容量範圍寬，體積小，重量輕
(2) 自愈性好，壽命長
(3) 阻燃性環氧樹脂包封，安全性好
(4) 適用於直流和VHF級信號的隔直流、旁路和耦合
(5) 廣泛用於濾波、低脈沖電路
.........................................................................................................................................................................................................................
(1) Wide capacitance range,small size and light weight
(2) Long life due to self-healing effect
(3) Flame retardation epoxy resin powder coating provides safety
(4) Suitable for blocking,by-pass and couping of DC and signals to VHF range
(5) Widely used in fifter and low pulse circuits
引用標準 Reference Standard
IEC60384-2
使用溫度 Rated Temperature -40℃~+105℃
上限使用溫度 Upper Category Temperature +105℃ Derating ratio of rated voltage
+85℃~+105℃: 1.5% per ℃ for VR(DC)
額定電壓 Rated Voltage 100VDC,250VDC,400VDC,630VDC
電容量範圍 Capacitance Range 0.0068uf~10.0uf
電容量偏差 Capacitance Tolerance ±1%(F),±2%(G),±3%(H),±5%(J),±10%(K),±20%(M)
損耗角正切 Dissipation factor 0.1%(max) at 1KHz
耐電壓 Voltage Proof Terminal to Terminal:(at20±5℃)
1.5*VR applied for 2 sec. (cut off current 10mA)
絕緣電阻 Insulation resistance (I.R.) ≧9 000MΩ
≧3 000MΩ
≧1 000MΩ 		CR≦0.33uf
1.0uf>CR>0.33uf
CR≧1.0uf 		20±5℃,100VDC,1min
MEF 外型尺寸 Dimensions(mm) 特殊需求可客戶制
Cap. (uF)                                Size unit:m/m
R.V.
50/100VDC
250VDC
400VDC
630VDC
Size
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
Cap.
±1
±0.05
±1
±0.05
±1
±0.05
±1
±0.05
0.0068 max 11 9 6 7.5 0.6 11 9 6 7.5 0.6 11 9 6 7.5 0.6 13 10 6 10 0.6
min 9.5 7.5 4.5 7.5 0.6 9.5 7.5 4.5 7.5 0.6 9.5 7.5 4.5 7.5 0.6 11 8.5 4.5 10 0.6
0.0082 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 9 6 7.5 0.6 13 10 6 10 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 7.5 4.5 7.5 0.6 11.5 8.5 4.5 10 0.6
0.010 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 9 6 7.5 0.6 13 10 6 10 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 7.5 4.5 7.5 0.6 11.5 8.5 4.5 10 0.6
0.015 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 10 6 7.5 0.6 13 11 7 10 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 11.5 9.5 5.5 10 0.6
0.022 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 10 6 7.5 0.6 13 13 8 10 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 11.5 11 6.5 10 0.6
0.033 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 11 7 7.5 0.6 19 12 7 15 0.8
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 9.5 5.5 7.5 0.6 17.5 10.5 5.5 15 0.8
0.047 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 13 12 7 10 0.6 19 13 8 15 0.8
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 11.5 10.5 5.5 10 0.6 17.5 11 6.5 15 0.8
0.068 max 11 10 6 7.5 0.6 11 10 7 7.5 0.6 13 13 8 10 0.6 19 14 9 15 0.8
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 5.5 7.5 0.6 11.5 11 6.5 10 0.6 17.5 12 7.5 15 0.8
0.10 max 11 10 6 7.5 0.6 13 10 7 10 0.6 19 13 7 15 0.8 19 15 10 15 0.8
min 9.5 8.5 4.5 7.5 0.6 11.5 8.5 5.5 10 0.6 17.5 11 5.5 15 0.8 17.5 13 8.5 15 0.8
0.15 max 13 9 6 10 0.6 19 11 6 15 0.8 19 14 8 15 0.8 24 17 10 20 0.8
min 11.5 7.5 4.5 10 0.6 17.5 9.5 4.5 15 0.8 17.5 12 6.5 15 0.8 22 15 8.5 20 0.8
0.22 max 13 10 7 10 0.6 19 12 7 15 0.8 24 15 8 20 0.8 24 19 12 20 0.8
min 11.5 8.5 5.5 10 0.6 17.5 10.5 5.5 15 0.8 22 13 6.5 20 0.8 22 17 10 20 0.8
0.33 max 13 12 8 10 0.6 19 12 7 15 0.8 24 15 9 20 0.8 32 19 12 27.5 0.8
min 11.5 10.5 6.5 10 0.6 17.5 10.5 5.5 15 0.8 22 13 7.5 20 0.8 30 17 10 27.5 0.8
0.47 max 19 11 6 15 0.8 24 13 8 20 0.8 24 19 12 20 0.8 32 22 14 27.5 0.8
min 17.5 9.5 4.5 15 0.8 22 11 6.5 20 0.8 22 17 10 20 0.8 30 22 12 27.5 0.8
0.68 max 19 13 8 15 0.8 24 14 9 20 0.8 32 19 12 27.5 0.8 36 23 15 32.5 0.8
min 17.5 11 6.5 15 0.8 22 12 7.5 20 0.8 30 17 10 27.5 0.8 34 21 13 32.5 0.8
1.0 max 19 14 9 15 0.8 24 15 10 20 0.8 32 22 14 27.5 0.8 36 29 16 32.5 0.8
min 17.5 12 7.5 15 0.8 22 13 8.5 20 0.8 30 20 12 27.5 0.8 34 27 14 32.5 0.8
1.5 max 24 15 8 20 0.8 32 18 9.5 27.5 0.8 36 24 14 32.5 0.8 42 30 19 37.5 0.8
min 22 13 6.5 20 0.8 30 16 7 27.5 0.8 34 22 12 32.5 0.8 40 28 17 37.5 0.8
2.2 max 24 17 10 20 0.8 32 19 11 27.5 0.8 36 28 19 32.5 0.8 46 33 21 42.5 0.8
min 22 15 8.5 20 0.8 30 17 9.5 27.5 0.8 34 26 17 32.5 0.8 44 31 19 42.5 0.8
3.3 max 24 20 12 20 0.8 32 23 14 27.5 0.8 42 31 19 37.5 0.8          
min 22 18 10 20 0.8 30 21 12 27.5 0.8 40 29 17 37.5 0.8          
4.7 max 24 22 14 20 0.8 36 24 14 32.5 0.8 46 34 22 42.5 0.8          
min 22 20 12 20 0.8 34 24 12 32.5 0.8 44 32 20 42.5 0.8          
6.8 max 32 24 15 27.5 0.8 42 27 16 37.5 0.8                    
min 30 22 13 27.5 0.8 40 25 14 37.5 0.8                    
10.0 max 32 29 18 27.5 0.8 42 35 19 37.5 0.8                    
min 30 27 16 27.5 0.8 40 33 17 37.5 0.8                    
