SC2943采用先进的60V BCD 技术制造，该技术依 据ISO26262标准开发，达到了ASIL B功能安全等级。这是一款斩波稳定型霍尔效应传感器，提供具有出色灵敏度稳定性和集成保护功能的磁传感解决方案。
SC2943卓越的高温性能通过动态失调消除得以实现，该技术可降低通常由器件过模塑、温度相关性以及热应力所导致的残余失调电压。每个器件均包 含一个稳压器、霍尔电压发生器、小信号放大器、 斩波稳定电路、滞回比较器以及限流输出电路。

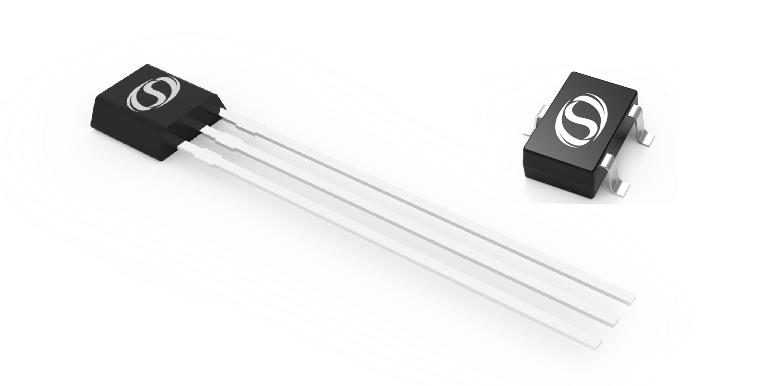

SC2943内部集成的稳压电路使芯片可接受2.8V到 40V的宽电源供电电压，满足工业和汽车电子的应用需求。 SC294X提供3脚直插TO-92S封装(UA)和3脚贴 片SOT23-3L（SO）封装，100%无铅亚光镀锡引线封装。
|
产品代码 |
丝印 |
感应极性 |
工作点 (mT) |
释放点 (mT) |
工作温度 (°C) |
封装外形 |
包装方式 |
数量 |
|---|---|---|---|---|---|---|---|---|
|
SC2943SO-TR-Q* |
2943 |
南极 |
3.0 |
-3.0 |
-40~150 |
SOT23-3L |
编带 |
3000 / 盘 |
|
SC2943SO-N-TR-Q |
2943 |
北极 |
-3.0 |
3.0 |
-40~150 |
SOT23-3L |
编带 |
3000 / 盘 |
|
SC2943UA-BK-Q* |
2943 |
南极 |
3.0 |
-3.0 |
-40~150 |
TO-92S |
散包 |
1000 / 袋 |
|
SC2948SO-TR-Q* |
2948 |
南极 |
8.0 |
-8.0 |
-40~150 |
SOT23-3L |
编带 |
3000 / 盘 |
|
SC2948UA-BK-Q |
2948 |
南极 |
8.0 |
-8.0 |
-40~150 |
TO-92S |
散包 |
1000 / 袋 |
SC2943极限电学参数
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | 串接大于 200Ω 电阻，不超过 5 分钟 | -28 | 60 | V |
| VOUT | 输出端耐压 | 1.2kΩ 上拉电阻不超过 5 分钟 | -0.5 | 60 | V |
| ISINK | 输出灌电流 | 0 | 40 | mA | |
| TA | 工作温度 | -40 | 150 | ℃ | |
| TJ | 最大结温 | -40 | 165 | ℃ | |
| TSTG | 储藏温度 | -65 | 175 | ℃ |
备注： (1)高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性
|
符号 |
参数 |
测试条件 |
最小值 |
最大值 |
单位 |
|---|---|---|---|---|---|
|
VESD_HBM |
HBM |
人体模型 (HBM) 测试按照 AEC-Q100-002 标准 |
-8 |
+8 |
kV |
|
VESD_CDM |
CDM |
充电器件模型 (CDM) 测试按照 AEC-Q100-011 标准 |
-750 |
+750 |
V |
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 (1) | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 (2) | TJ < TJ(Max.) | 2.8 | 5 | 40 | V |
| IDD | 工作电流 | VDD=2.8 to 40 V, TA=25℃ | 1.0 | 1.2 | 3.0 | mA |
| UVLOH | 高欠压保护 | B>BOP+2.0mT, VDD Rising From 2.5V | 2.5 | 2.7 | - | V |
| UVLOL | 低欠压保护 | B>BOP+2.0mT, VDD Decreasing From 3.0V | 2.3 | 2.5 | - | V |
| UVLOHYS | 欠压保护迟滞 | UVLOH - UVLOL | 0.1 | 0.2 | 0.4 | V |
| ton | 上电时间 | VDD≥5V | - | 25 | 40 | µs |
| IQL | 漏电流 | Output Hi-Z | - | - | 3 | µA |
| VSAT | 输出饱和压降 | B>BOP, VDD=5V, IO=20mA, TA=25℃ | - | 0.14 | 0.40 | V |
| OCP | 过流保护 | Output on VPULL-UP<30V | 30 | 50 | 70 | mA |
| td | 输出延迟时间 | B=BRP to BOP | - | 15 | 25 | µs |
| tr | 输出上升时间 (10% to 90%) | VPU(3)=12V, RPU(3)=1kohm CL=50pF | - | 0.2 | 1 | µs |
| tf | 输出下降时间 (90% to 10%) | VPU=12V, RPU=1kohm CL=50pF | - | 0.1 | 1 | µs |
|
符号 |
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|---|---|---|---|---|---|---|
|
f_BW |
带宽 |
- |
20 |
- |
- |
kHz |
|
SC2943 3.0/-3.0mT |
||||||
|
B_OP |
磁场开启点 |
T_A=25℃ |
1.5 |
3.0 |
4.5 |
mT |
|
B_RP |
磁场关闭点 |
T_A=25℃ |
-4.5 |
-3.0 |
-1.5 |
mT |
|
B_HYS |
迟滞 |
T_A=25℃ |
3.0 |
6.0 |
9.0 |
mT |
|
B_O |
磁场对称性 |
B_O=(B_OP+B_RP)/2 |
-1.5 |
0 |
1.5 |
mT |
|
SC2948 8.0/-8.0mT |
||||||
|
B_OP |
磁场开启点 |
T_A=25℃ |
6.0 |
8.0 |
10.0 |
mT |
|
B_RP |
磁场关闭点 |
T_A=25℃ |
-10.0 |
-8.0 |
-6.0 |
mT |
|
B_HYS |
迟滞 |
T_A=25℃ |
12.0 |
16.0 |
20.0 |
mT |
|
B_O |
磁场对称性 |
B_O=(B_OP+B_RP)/2 |
-2.0 |
0 |
2.0 |
mT |
SC2943芯片是一款应用于磁场感应的具有斩波频率稳定的锁存输出型霍尔传感器。该器件可在2.8V到40V的 供电电压下工作，并能持续承受-28V的反向电源电压条件。 当垂直作用于霍尔元件的磁场强度的绝对值超过工作点(BOP)阈值时，SC294X 输出低电平(开启)，输出端可灌 电流40mA，输出电压为饱和电压VQ(sat)。当磁场强度降低超过释放点(BRP)的绝对值时，器件输出高电平(关断)。磁 场工作点和释放点的差异即为器件的磁滞(BHYS)，这种内部的迟滞使器件可以免受外部机械振动和电气噪声的干扰。
SC294X 内部有电压调节器，可以在宽供电电压范围内工作。当器件工作于非稳压电源供电的应用时，必须在外部添
加瞬态保护。对于使用稳压电源线路供电的应用，仍然推荐设计EMI/RFI保护。强烈建议电源端与接地端使用外接电容，
可降低外部噪声及内部斩波频率技术产生的噪声，建议靠近芯片VDD电源端并联C1电容到地，其典型值为0.1µF。同时
在外部可选配串联电阻R1其典型值为100Ω。输出电容CL用作输出滤波，典型值为1nF。
SC2943卷带包装信息
SC2943箱体尺寸信息
