汽车电子48V系统，阀门及电磁阀状态检测，无刷电机位置传感器，接近开关，转速表
SC2919采用超高压BiCMOS技术生产，是斩波稳定霍尔效应传感器，提供具有卓越灵敏度、温度稳定性和综合保护功能的磁传感解决方案。
SC2919通过动态偏移抵消，可以实现卓越的高温性能，有效降低了由器件注塑、温度和热应力引起的失调电压。每个器件在单个硅芯片上包括一个高压稳压器、霍尔电压发生器、小信号放大器、斩波稳定器、施密特触发器和一个可达到10mA灌电流能力的漏极输出。
SC2919集成稳压器允许电源电压4.0V至120V，使该器件适用于广泛的汽车48V系统和工业超高耐压应用。

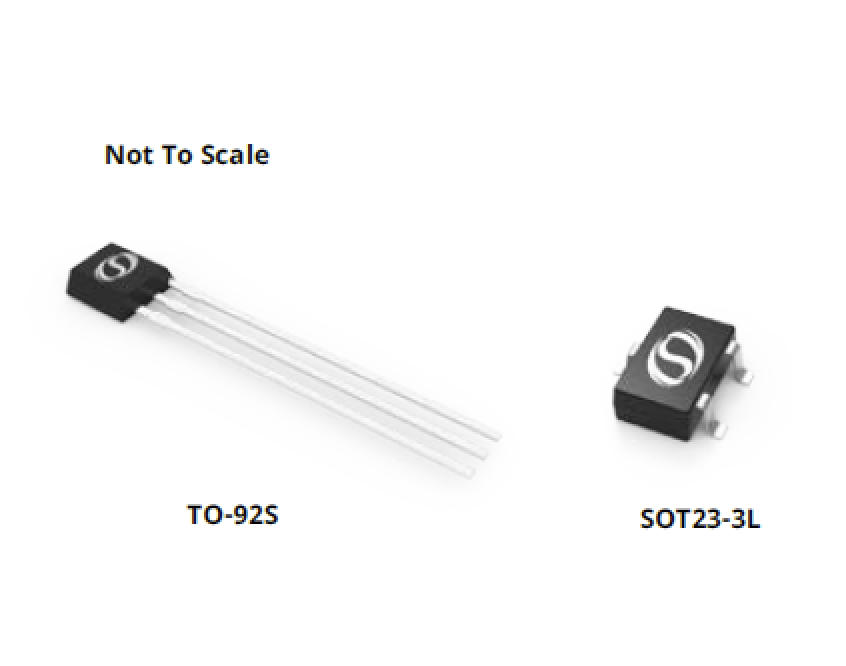

SC2919提供小型3脚直插TO-92S封装(UA)和3脚SOT23-3L(SO)封装，100%无卤绿色框架，符合环保要求。
| 引脚名称 | UA(TO-92S) | SO(SOT23-3L) | 类型 | 描述 |
|---|---|---|---|---|
| VDD | 1 | 1 | 电源 | 4.0V~120V 供电 |
| OUT | 2 | 2 | 输出 | 开漏输出 |
| GND | 3 | 3 | 地 | 接地 |
| 产品名称 | 丝印 | 感应极性 | 工作点(Gs) | 释放点(Gs) | 工作温度(℃) | 封装形式 | 包装方式 | 数量 |
|---|---|---|---|---|---|---|---|---|
| SC2919SO-N-TR-Q | 2919 | N | -70 | +70 | -40~150 | SOT23-3L | 编带 | 3000颗/盘 |
| SC2919UA-BK-Q | 2919 | S | +70 | -70 | -40~150 | TO-92S | 散包 | 1000颗/袋 |
| SC2919UA-N-BK-Q | 2919 | N | 70 | -70 | -40~150 | TO-92S | 散包 | 1000颗/袋 |
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VDD | 电源耐压 | -0.5 | 240 | V | |
| VOUT | 输出耐压 | 1.0K欧姆上拉电阻，不超过5分钟 | -0.5 | 240 | V |
| Isink | 输出灌电流 | - | 10 | mA | |
| TA | 工作温度 | -40 | 150 | ℃ | |
| TJ | 工作结温 | -55 | 165 | ℃ | |
| TSTG | 储存温度 | -65 | 175 | ℃ |
备注：高于此处列出的条件可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VESD_HBM | HBM | AEC-Q100-002 | -2 | +2 | kV |
| VESD_CDM | CDM | AEC-Q100-011 | -750 | +750 | V |
| 符号 | 参数 | 测试条件 | 值 | 单位 |
|---|---|---|---|---|
| RθJA | UA封装热阻 | 单层PCB | 200 | ℃/W |
| RθJA | SO封装热阻 | 单层PCB | 300 | ℃/W |
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ＜TJ(Max.) | 4.0 | 12 | 120 | V |
| IDD(off) | 关闭状态工作电流 | 25℃ | 0.8 | 1.52 | 2.0 | mA |
| IDD(on) | 开启状态工作电流 | 25℃ | 0.8 | 1.52 | 2.0 | mA |
| IQL | 漏电流 | 输出高阻 | - | - | 1 | µA |
| RDS(on) | 导通电阻 | 25℃ | - | 40 | - | Ω |
| ton | 上电时间 | - | 35 | 50 | µs | |
| td | 输出延迟时间 | - | 3 | 5 | µs |
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | - | - | kHz | |
| BOP | 磁场开启点 | 25℃ | +4.0 | +7.0 | +10.0 | mT |
| BRP | 磁场关闭点 | 25℃ | -10.0 | -7.0 | -4.0 | mT |
| BHYS | 迟滞 | 8.0 | 14.0 | 20.0 | mT |
SC2919芯片是一款数字锁存输出斩波稳定的磁霍尔传感器。该器件的供电电压在4.0到120V之间，可承受高达240V的瞬态电压。
当磁场强度超过工作点阈值时输出低电平；磁场降低到释放点以下时输出高电平。内部磁滞可抗振动与噪声干扰。
SC2919内部集成稳压，适用于宽电压范围，适合汽车与工业高压系统。典型应用包含阀门检测、无刷电机、转速表、接近开关等。
