汽车与工业安全系统，工业电机/编码器，后备箱/车门/尾门/雨刮电机，电动助力转向（EPS），变速箱执行器，汽车座椅/天窗电机等。
SC2498T 是采用 BCD 工艺设计的平面磁感锁存型霍尔效应开关，支持 2.8V~40V 工作电压。器件集成稳压器、带动态失调消除的霍尔传感器、施密特触发器和开漏输出驱动器。
SC2498T 通过 AEC-Q100 认证，符合 ISO 26262:2011 ASIL A 标准，适合汽车应用。器件具备温度稳定性，工作温度 -40℃~150℃，内置过压保护，可直接由汽车电瓶供电，并能通过限流防止输出对地短路，直至故障解除。特别适合非稳压电源供电场景。

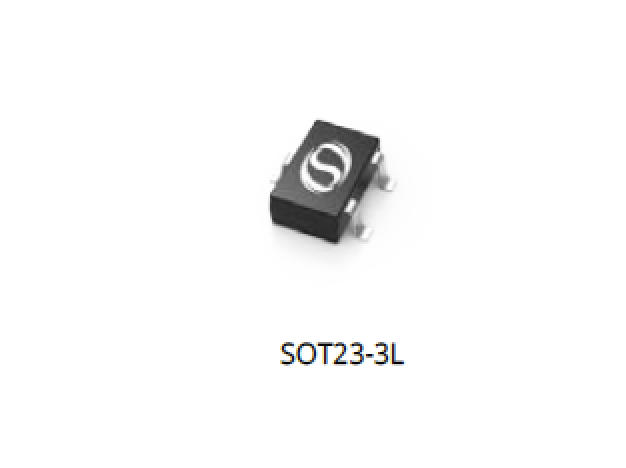

SC2498T 采用 3 脚 SOT23-3L 塑封封装，全系列无铅亚光镀锡引脚。
SC2498T可兼容A1265等产品
| 引脚名称 | SO | 类型 | 描述 |
|---|---|---|---|
| VDD | 1 | 电源 | 2.8V ~ 40V 供电 |
| GND | 3 | 地 | 接地端 |
| OUT | 2 | 输出 | 开漏输出，需外接上拉电阻 |
| 订购型号 | 丝印 | BOP(Gs) | BRP(Gs) | 环境温度(℃) | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|---|---|
| SC2498TSO-TR-Q | 2498T | 30 | -30 | -40~150 | SOT23-3L | 卷带 | 3000/盘 |
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VDD | 电源电压 | 电阻≥200Ω，不超过5分钟 | -28 | 60 | V |
| VOUT | 输出端电压 | 1.2kΩ上拉，不超过5分钟 | -0.5 | 60 | V |
| ISINK | 输出灌电流 | - | 0 | 40 | mA |
| TA | 工作环境温度 | - | -40 | 150 | ℃ |
| TJ | 最大结温 | - | -55 | 165 | ℃ |
| TSTG | 存储温度 | - | -65 | 175 | ℃ |
注：(1) 超过所列应力可能造成器件永久损坏。长时间工作在极限条件下可能影响可靠性。
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VESD_HBM | HBM | AEC-Q100-002 | -8 | +8 | kV |
| VESD_CDM | CDM | AEC-Q100-011 | -750 | +750 | V |
| 符号 | 参数 | 测试条件 | 值 | 单位 |
|---|---|---|---|---|
| RθJA | SO封装热阻 | 单层PCB，JEDEC 1s0p（JESD51-3） | 300 (1) | ℃/W |
注：(1) 最大电压需根据功耗与结温调整，详见热特性章节。
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ＜TJ(Max.) | 2.8 | 5.0 | 40 | V |
| IDD | 工作电源电流 | VDD=2.8~40V，TA=25℃ | 3.5 | 4.1 | 7 | mA |
| UVLOH | 欠压锁定高阈值 | B＞BOP+2.0mT，VDD上升 | - | 2.7 | - | V |
| UVLOL | 欠压锁定低阈值 | B＞BOP+2.0mT，VDD下降 | - | 2.5 | - | V |
| UVLOHYS | 欠压迟滞 | UVLOH−UVLOL | - | 0.2 | - | V |
| ton | 上电时间 | VDD≥5V | 25 | - | 40 | µs |
| IQL | 关态漏电流 | 输出高阻 | - | - | 3 | µA |
| VSAT | 输出饱和压降 | IO=20mA | - | 0.14 | 0.40 | V |
| OCP | 过流保护 | 输出导通，VPULL<30V | 30 | 50 | 70 | mA |
| td | 输出延迟时间 | B=BRP 到 BOP | 15 | 25 | - | µs |
| tr | 输出上升时间（10%→90%） | R1=1kΩ，Co=50pF | - | 0.2 | 1 | µs |
| tf | 输出下降时间（90%→10%） | R1=1kΩ，Co=50pF | - | 0.1 | 1 | µs |
注：(1) 典型值在 TA=25℃、VDD=5V 条件下。(2) 最大电压需根据功耗与结温调整。
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | - | 20 | - | - | kHz |
| SC2498T +3.0 / -3.0 mT | ||||||
| BOP | 工作点 | TA=25℃ | 1.5 | 3.0 | 4.5 | mT |
| BRP | 释放点 | TA=25℃ | -4.5 | -3.0 | -1.5 | mT |
| BHYS | 迟滞 | - | 3.0 | 6.0 | 9.0 | mT |
| BHYS | 磁场偏移 | BO=(BOP+BRP)/2 | -1.5 | 0 | 1.5 | mT |
注：(1) 磁感应强度 B：北极负值，南极正值。(2) 1mT=10Gs。
SC2498T 是带开漏输出的平面磁感霍尔传感器。开漏为 NMOS 结构，响应平行于芯片印字面方向的磁场。采用 SOT23-3L 小型贴片封装。
在迟滞区内上电，输出状态不确定。第一次超出 BOP 或 BRP 后进入稳定状态。磁场强度大于 BOP 则输出拉低；小于 BRP 则输出释放。
BOP：输出开启磁阈值（低电平）
BRP：输出释放磁阈值（高电平）
SC2498T 内置稳压器，可宽电压工作。非稳压电源需外部瞬态保护，稳压电源建议增加 EMI/RFI 保护。推荐在 VDD 就近并联 0.1µF 电容。可外部串联 100Ω 电阻与 1nF 输出电容增强可靠性。
输出为开漏 NMOS，最大灌电流 40mA，需合理设计上拉电阻。
