汽车和工业应用；电机转速与转向；电机状态监控；限位检测；位置检测
SC25896 采用 BCD 工艺制造，是一款两线电流型输出的汽车级锁存霍尔效应传感器。该产品依照 ISO 26262 标准研发，支持ASIL-B 功能安全等级。其低电流工作模式支持3.3mA 和6mA 两种状态可选，两线电流型接口不仅省线，而且方便开短路诊断。
SC25896 专为汽车应用需求设计，符合 AEC-Q100 标准，支持4V 到40V 的宽工作电压范围，非常适合应用汽车领域，同时芯片具有抗电磁干扰(EMC 能力强和可靠性高的特点。
SC25896 采用动态失调消除以及温度补偿技术，减小了由于工艺变化，封装和温度应力造成的失调，具有稳定的灵敏度。内部集成了稳压模块、霍尔阵列、放大电路、低通滤波器，迟滞比较器和输出电流控制等电路模块。

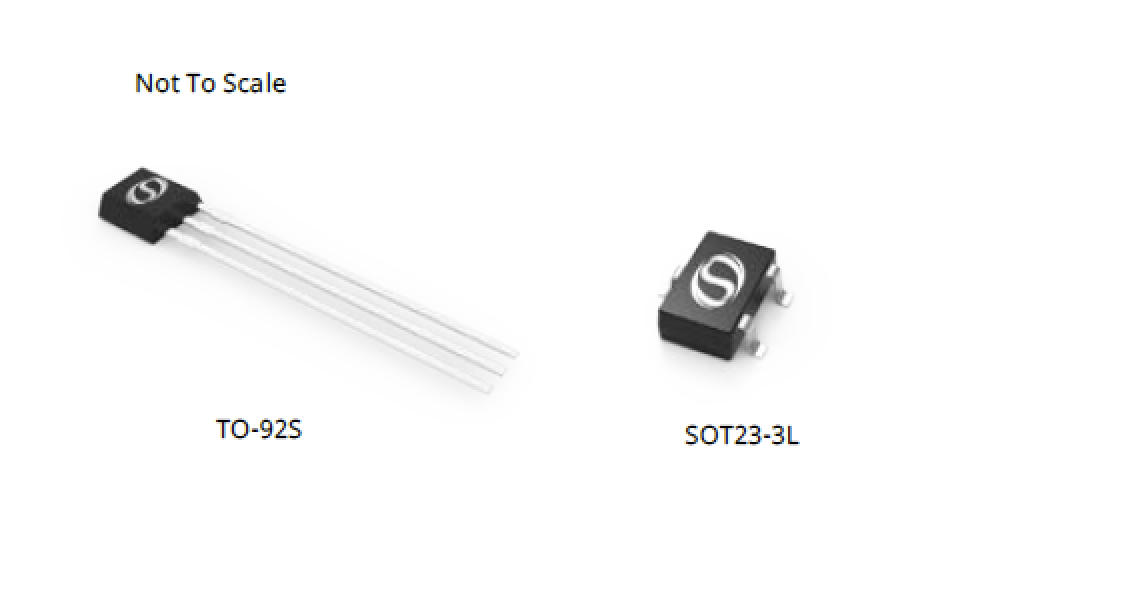

SC25896 提供3 脚直插TO-92S 封装(UA)和3 脚贴片SOT23-3L(SO)封装，100%无铅亚光镀锡引线封装。
SC25896可兼容MLX92221等系列产品，具有同等功能。
| 引脚名称 | SO | UA | 类型 | 描述 |
|---|---|---|---|---|
| VDD | 1 | 1 | 电源 | 工作电压 4V 到 40V |
| GND | 2 | 2 | 地 | |
| GND | 3 | 3 | 地 |
| 产品代码 | 丝印 | 低电流 (mA) | 高电流 (mA) | 工作点 (mT) | 释放点 (mT) | 封装外形 | 包装方式 | 数量 |
|---|---|---|---|---|---|---|---|---|
| SC25896UA-SLC-BK-Q | 25896 | 3.3 | 14 | 8.0 | -8.0 | TO-92S | 散包 | 1000 /袋 |
| SC25896SO-SHA-TR-Q | 25896 | 6 | 14 | 2.0 | -2.0 | SOT23-3L | 编带 | 3000/ 盘 |
| SC25896UA-SHA-BK-Q | 25896 | 6 | 14 | 2.0 | -2.0 | TO-92S | 散包 | 1000 /袋 |
| SC25896SO-SHC-TR-Q | 25896 | 6 | 14 | 8.0 | -8.0 | SOT23-3L | 编带 | 3000/ 盘 |
| SC25896UA-SHC-BK-Q | 25896 | 6 | 14 | 8.0 | -8.0 | TO-92S | 散包 | 1000 /袋 |
订购信息格式说明
产品等级 Q : 车规
包装形式 TR : 编带 BK : 散包
磁场参数 A : 工作点:20Gs,释放点:-20Gs C : 工作点:80Gs,释放点:-80Gs
电流参数 L : IDDL:3.3mA ；H : IDDL:6mA
感应极性 S : 南极磁场 N : 北极磁场
封装形式 SO : SOT23-3L UA : TO-92S
器件系列 SC25896 : 2线电流型锁存霍尔开关IC
全工作温度范围(除非另有说明)(1)
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | -28 | 60 | V | |
| TA | 工作温度 | -40 | 150 | ℃ | |
| ISINK | 输出电流 | - | 40 | mA | |
| IDDR | 反向电源电流 | -20 | - | mA | |
| TJ | 最大结温 | 不超过 168 小时 | -55 | 165 | ℃ |
| TSTG | 储藏温度 | -65 | 175 | ℃ |
备注: (1)高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VESD_HBM | HBM | 人体模型 (HBM) 测试按照 AEC-Q100-002 标准 | -8 | +8 | kV |
| VESD_CDM | CDM | 充电器件模型 (CDM) 测试按照 AEC-Q100-011 标准 | -750 | +750 | V |
| 符号 | 参数 | 测试条件 | 值 | 单位 |
|---|---|---|---|---|
| RΘja | UA 封装热阻 | 单层 PCB , JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 200 (1) | ℃/W |
| RΘja | SO 封装热阻 | 单层 PCB , JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 300 (1) | ℃/W |
备注: (1)最大工作电压必须满足功耗和结温的要求
工作温度范围内, VDD=12V (除非另有说明)
| 符号 | 参数 | 测试条件 | 最小值 | 典型值(1) | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压(2) | TJ < TJ(Max.) | 4 | 12 | 40 | V |
| IDDL | 低工作电流 | VDD=4V to 40 V, TA=25℃ | 0.8 | 1.2 | 1.6 | mA |
| 5.0 | 6.0 | 6.9 | mA | |||
| IDDH | 高工作电流 | VDD=4V to 40 V, TA=25℃ | 12 | 14 | 17 | mA |
| UVLOH | 高欠压保护 | B>BOP+2.0mT, VDD Rising From 1.5V | - | 1.95 | - | V |
| UVLOL | 低欠压保护 | B>BOP+2.0mT, VDD Decreasing From 2.5V | - | 1.85 | - | V |
| UVLOHYS | 欠压保护迟滞 | UVLOH - UVLOL | - | 100 | - | mV |
| ton | 上电输出有效时间 | VDD >5V | - | 170 | 300 | µs |
| td | 输出延迟时间 | VDD=12V, Rsense=100Ω, CBYP=100nF | - | 25 | 40 | µs |
| Sr | 输出转换速率 | VDD=12V, Rsense=100Ω, CBYP=100nF | 1.0 | 3.0 | 5.0 | µs |
| Fsw | 最大开关频率 | 10 | kHz |
备注: (1)典型值是环境温度25°C, VDD=12V 条件下的测试值 (2)工作电压必须调整最大电压的功耗和结温，见热特性
工作温度范围内, VDD=12V (除非另有说明)
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | - | - | kHz | |
| SC25896-SHA 2.0/-2.0 mT | ||||||
| BOP | 输出开启点 | TA=25℃ | 1.0 | 2.0 | 3.0 | mT |
| BRP | 输出释放点 | -3.0 | -2.0 | -1.0 | mT | |
| BHYS | 输出迟滞 | - | - | 4.0 | - | mT |
| BO | 磁场对称度 | TA=25℃, BO=(BOP+BRP)/2 | -2.0 | 0 | 2.0 | mT |
| SC25896-SHC 8.0/-8.0 mT | ||||||
| BOP | 输出开启点 | TA=25℃ | 6.0 | 8.0 | 10.0 | mT |
| BRP | 输出释放点 | -10.0 | -8.0 | -6.0 | mT | |
| BHYS | 输出迟滞 | - | - | 16.0 | - | mT |
| BO | 磁场对称度 | TA=25℃, BO=(BOP+BRP)/2 | -2.0 | 0 | 2.0 | mT |
备注: (1)磁感应强度B，北极性磁场为负值，南极性磁场为正值 (2)1mT=10G
SC25896 是一款2 线电流输出的锁存霍尔效应传感器。当检测到的磁通密度超过阈值时，传感器会输出相应的检测信号。低电流工作模式支持 3.3mA 和 6mA 两种状态选择。是一款采用高频斩波技术的两线电流输出霍尔效应传感器，斩波技术的运用，使得芯片具有稳定的翻转点。主要适用在磁感应的应用中。本品能够在4V 到 40V 的电压下正常工作，并且能在-28V 的反接的情况下不损坏。
SC25896 系列产品，在一个垂直于霍尔元件的磁场强度增加至工作点BOP 的绝对值时，工作电流为IDDL(开启)。当磁场强度降低至释放点 BRP 绝对值时，工作电流为 IDDH (关闭)。磁场开启点与关闭点中间的差就是翻转点的迟滞 BHYS 这个内部的迟滞能够让芯片在外部机械干扰和噪声下都能正常工作。
磁场S 极正对芯片丝印面定义为正磁场。
在迟滞区通电，小于 BOP，大于 BRP，允许不确定的输出状态。在第一次超出 BOP 或 BRP 之后，就可以达到正确的状态。如果电场强度大于 BOP，则输出被拉低。如果电场强度小于 BRP，输出被释放。
BOP 一磁阈值的激活设备输出，低电流状态
BRP-磁阈值释放设备输出，高电流状态
SC25896 正常供电时，工作电流就两种状态，IDDH 或者IDDL，任何超出这两个电流值的状态，都可以认为是错误状态，如果是短路，工作电流超出IDDH，如果是开路，工作电流小于IDDL，通过这种方式，ECU 和传感器之间的连接状态很容易就可以检测到。
SC25896 内部有电压调节器，可以在宽供电电压范围内工作。
| 封装类型 | 数量 | 直径(mm) | W1(mm) | P0(mm) | P1(mm) | P2(mm) | A0(mm) | B0(mm) | K0(mm) | W(mm) | Pin1 Quadrant |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SOT-23-3L | 3000 | 180 | 8.4 | 4.00 | 2.00 | 4.00 | 3.18 | 3.28 | 1.32 | 8.00 | Q3 |
| SOT-23-3L | 3000 颗 *10 盘 | 210mm | 210mm |
本声明为赛卓电子科技(上海)股份有限公司产品规格书的组成部分，仅适用于本规格书对应型号产品的技术信息说明。本文件(以下简称 “本文件”)所展示的信息、数据和规格均按 “现状” 提供，仅供参考，不应被解释为任何明示或暗示的保证或授权，包括但不限于对准确性、完整性、适销性、特定用途适用性的保证，或对不侵犯任何第三方知识产权的保证。
本文件的使用者对赛卓电子产品的选择、使用和应用，以及确保此类应用的安全性负有全部责任。使用者应遵守所有与赛卓电子产品使用相关的适用法律、法规和要求。赛卓电子可能提供的任何与应用相关的信息或支持仅供参考，不构成任何保证或责任。
本文件中所述的资源可能会未经通知而发生变更。变更后的内容将自动取代原版本内容，赛卓电子不另行单独通知。赛卓电子允许仅将这些资源用于开发本文所述的、集成了赛卓电子产品的应用程序。未经事先书面同意，禁止以任何其他方式复制、分发或公开展示这些资源。对于赛卓电子的任何知识产权或任何第三方的知识产权，均不授予任何明示或暗示的许可。
您同意为赛卓电子及其代表辩护、赔偿，并使其免受因您使用这些资源而产生的任何索赔、损害、费用、损失或责任。如需了解最新产品信息和技术支持，请联系赛卓电子 (www.semiment.com)。
版权所有 © 赛卓电子科技(上海)股份有限公司
