汽车与工业安全系统; 座椅位置检测; 安全带卡扣检测; 门锁开关; 雨刮电机开关; 雨刮电机
SC25898 采用高压 BCD 工艺设计制造，是一款两线电流输出型锁存霍尔传感器，可提供专业的磁场感应解决方案。该器件具有优异的灵敏度温漂稳定性，并集成多种内置保护功能。器件配备两线电流型接口，简化布线，并支持高效的开路与短路诊断。
SC25898 集成内部稳压器，支持 4V~24V 工作输入电压，非常适合工业与汽车应用，具备优秀的 EMC 抗干扰能力与高可靠性。
SC25898 采用动态失调消除与温度补偿技术，降低由工艺、封装及温度应力带来的失调，灵敏度稳定可靠。内部模块包括稳压模块、霍尔阵列、放大电路、低通滤波器、滞回比较器与输出电流控制电路。

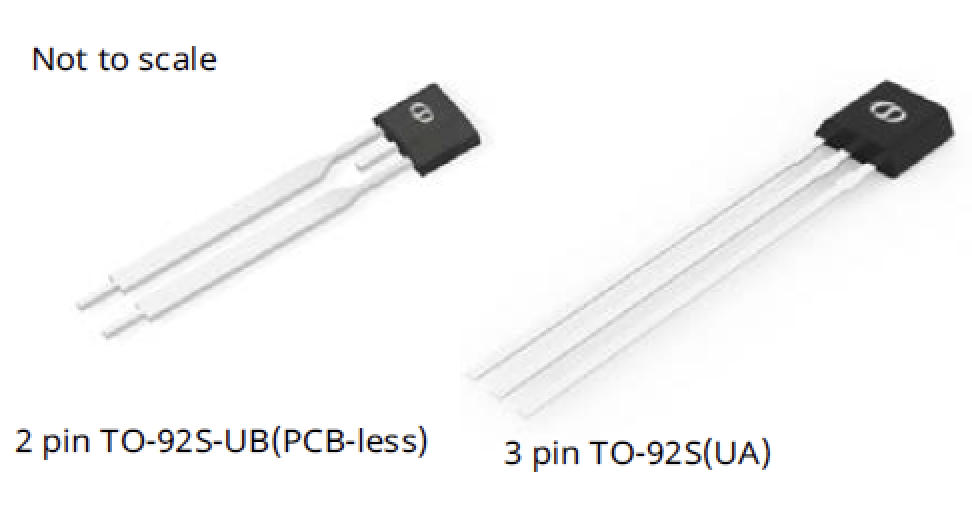

SC25898 提供 3 脚 TO-92S(UA) 与 2 脚 TO-92S(CUB) 两种封装，全部采用无铅亚光镀锡引脚。
SC25898可兼容A1217等品牌产品
| 引脚名称 | UA | CUB | 类型 | 描述 |
|---|---|---|---|---|
| VDD | 1 | 1 | 电源 | 4V~24V 供电 |
| GND | 2 | 2 | 地 | 接地端 |
| GND | 3 | - | 地 | 接地端 |
| 订购型号 | 丝印 | IDDL(mA) | IDDH(mA) | BOP(mT) | BRP(mT) | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|---|---|---|
| SC25898UA-BK-Q | 25898 | 4.0 | 26 | -8.0 | 8.0 | TO-92S | 散装 | 1000/袋 |
| SC25898CUB-BK-Q | 25898 | 4.0 | 26 | -8.0 | 8.0 | TO-92S-UB | 散装 |
1000/袋 |
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VDD | 电源电压 | Rs≥200Ω，不超过5分钟 | -28 | 60 | V |
| IDDR | 反向电源电流 | -1 | - | mA | |
| TA | 工作环境温度 | -40 | 150 | ℃ | |
| TJ | 最大结温 | 不超过168小时 | -55 | 165 | ℃ |
| TSTG | 存储温度 | -65 | 175 | ℃ |
注：(1) 超过所列应力可能造成器件永久损坏。长期工作在极限参数下可能影响器件可靠性。
(2) 最大电压需根据功耗与结温调整，详见热特性。
| 符号 | 参数 | 测试条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| VESD_HBM | HBM | AEC-Q100-002 | -8 | +8 | kV |
| VESD_CDM | CDM | AEC-Q100-011 | -750 | +750 | V |
| 符号 | 参数 | 测试条件 | 额定值 | 单位 |
|---|---|---|---|---|
| RθJA | UA/CUB 封装热阻 | 单层PCB，铜区仅限焊盘 | 200 | ℃/W |
注：(1) 最大工作电压需满足功耗与结温要求，详见热特性。
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ＜TJ(Max.) | 4 | 12 | 24 | V |
| VDDR | 反向电源电压 | IDD＜-10mA，TA=25℃ | -28 | - | - | V |
| UVLOH | 欠压锁定高阈值 | B＞BOP+2.0mT，VDD上升 | - | 1.9 | - | V |
| UVLOL | 欠压锁定低阈值 | B＞BOP+2.0mT，VDD下降 | - | 1.7 | - | V |
| UVLOHYS | 欠压迟滞 | UVLOH−UVLOL | - | 200 | - | mV |
| IDDL | 低电源电流 | VDD=4~24V，TA=25℃ | - | 4 | - | mA |
| IDDH | 高电源电流 | VDD=4~24V，TA=25℃ | - | 26 | - | mA |
| OTP | 过热保护 | 温度上升 | - | 187 | - | ℃ |
| OTPHYS | 过热迟滞 | - | 13 | - | ℃ | |
| ton | 上电时间 | VDD＞2.5V | 50 | 60 | - | µs |
| td | 输出延迟时间 | B=BRP 到 BOP | 15 | 40 | - | µs |
注：(1) 典型值为 TA=25℃、VDD=12V 条件。
(2) 最大工作电压需满足功耗与结温要求，详见热特性。
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | - | - | kHz | |
| SC25898UA/CUB -8.0 / 8.0mT | ||||||
| BOP | 工作点 | TA=25℃ | -10.0 | -8.0 | -6.0 | mT |
| BRP | 释放点 | TA=25℃ | 6.0 | 8.0 | 10.0 | mT |
| BHYS | 迟滞 | TA=25℃ | 12.0 | 16.0 | 20.0 | mT |
| BO | 磁场偏移 | BO=(BOP+BRP)/2 | -2.0 | 0 | 2.0 | mT |
注：(1) 磁感应强度 B：北极磁场为负，南极磁场为正。(2) 1mT=10Gs
SC25898 是一款斩波稳定型两线电流输出霍尔传感器，用于磁场感应。供电范围 4V~24V，可持续承受 -28V 电源反接。
当垂直于霍尔元件的磁场绝对值超过工作点 BOP 绝对值时，输出切换为高电流 IDDH（导通）。当磁场降低至低于释放点 BRP 绝对值时，电流回到低电流 IDDL（关断）。工作点与释放点的差值为磁滞 BHYS，内置磁滞可确保在机械振动与电气噪声下稳定开关。
南极朝向器件印字面定义为正磁场。
在磁滞区内上电，输出状态不确定。第一次超出 BOP 或 BRP 后进入确定状态。磁场绝对值大于 BOP 则电流为高 IDDH；大于 BRP 则释放，电流为低 IDDL。
正常供电时，SC25898 始终保持 IDDH 或 IDDL 电流。超出该范围即为故障：短路时电流高于 IDDH 最大值，开路时电流低于 IDDL 最小值，可轻松检测 ECU 与传感器之间的连接故障。
典型应用电路：RS=100Ω，CP=100nF。
SC25898 内置稳压器，可宽电压工作。非稳压电源需外部瞬态保护，稳压电源建议增加 EMI/RFI 保护。推荐在 VDD 就近并联 10nF~100nF 电容，典型 100nF；外部串联电阻典型 100Ω。使用 CUB 封装时，因内部已集成 100nF 电容，可省去外部 CP，实现无 PCB 方案。
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2024-12-22 | 初步规格书 |
| Rev.A1.0 | 2025-07-14 | 正式版发布 |
| Rev.A1.1 | 2026-03-26 | 添加重要声明 |
本文档所载信息、数据与规格均按“现状”提供，仅供参考，不构成任何明示或暗示的保证，包括准确性、完整性、适销性、特定用途适用性或不侵犯第三方知识产权。
用户自行负责赛卓产品的选择、使用与应用安全，并遵守相关法律法规。赛卓提供的任何应用信息仅为参考，不构成任何保证或责任。
产品规格可能随时更改。赛卓仅授权用于本文所述产品的应用开发，未经书面许可不得复制、分发或公开展示。
最新产品信息与技术支持请访问官网：www.semiment.com
版权所有 © 赛卓电子科技（上海）股份有限公司
