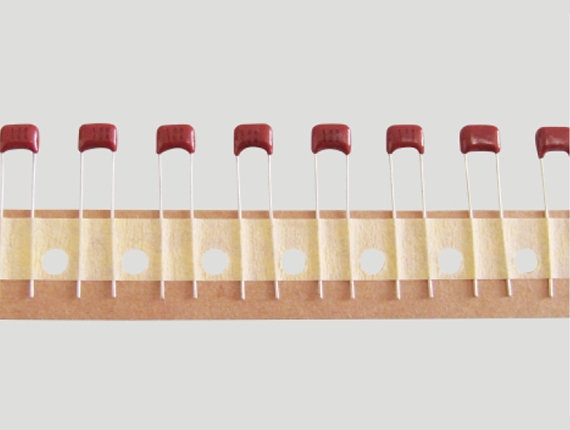

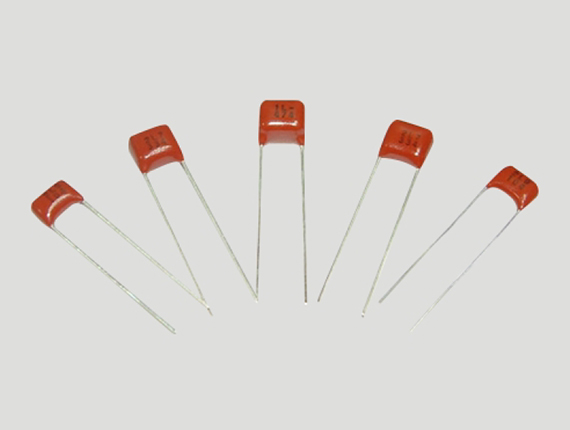

MEF(MIN)微型金属化聚酯膜电容器

  • 所属分类:电容器
  • 浏览次数:3876次
  • 发布日期:2016/7/11
  • 概述
.........
(1) Dielectric: Polyester Film
(2) Electrodes: Aluminum Metalaization
(3) Winding: non-inductive type
(4) Leads: CP Wire
(5) Outer coating: Flame retarding epoxy resin
(1) 體積小,重量輕
(2) 自愈性好,壽命長
(3) 阻燃性環氧樹脂包封,安全性好
.........................................................................................................................................................................................................................
(1) Small size and light weight.
(2) Long life due to self-healing effect.
(3) Flame retardation epoxy resin powder coating provides safety.
引用標準 Reference Standard
IEC60384-2
使用溫度 Rated Temperature -40℃~+105℃
上限使用溫度 Upper Category Temperature +105℃ Derating ratio of rated voltage
+85℃~+105℃: 1.5% per ℃ for VR(DC)
額定電壓 Rated Voltage 50/100VDC,250VDC
電容量範圍 Capacitance Range 0.01uf~10.0uf
電容量偏差 Capacitance Tolerance ±5%(J),±10%(K),±20%(M)
損耗角正切 Dissipation factor 0.1%(max) at 1KHz
耐電壓 Voltage Proof Terminal to Terminal:(at 20±5℃)
1.5*VR applied for 2 sec. (cut off current 10mA)
絕緣電阻 Insulation resistance (I.R.) ≧9 000MΩ
≧3 000MΩ
≧1 000MΩ
CR≦0.33uf
1.0uf>CR>0.33uf
CR≧1.0uf
20±5℃,100VDC,1min
MEF(min) 外型尺寸 Dimensions(mm)
Cap. (uF)
Size unit:m/m
R.V.
50/100VDC
250VDC
400VDC
Size
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
Cap.
Max
Max
Max
±1
±0.05
Max
Max
Max
±1
±0.05
Max
Max
Max
±1
±0.05
0.001 7.0 6.0 4.0 5.0 0.5
0.0012 7.0 6.0 4.0 5.0 0.5
0.0015 7.0 6.0 4.0 5.0 0.5
0.0018 7.0 6.0 4.0 5.0 0.5
0.0022 7.0 6.0 4.0 5.0 0.5
0.0027 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.0033 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.0039 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.0047 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.0056 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.0068 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.0082 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.010 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.012 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.015 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5
0.018 7.5 7.0 4.5 5.0 0.5 7.5 7.0 4.5 5.0 0.5 7.5 7.0 4.5 5.0 0.5
0.022 7.5 6.0 4.0 5.0 0.5 7.5 6.0 4.0 5.0 0.5 7.5 7.5 4.5 5.0 0.5
0.027 7.5 6.5 4.0 5.0 0.5 7.5 6.5 4.0 5.0 0.5 7.5 8.0 5.0 5.0 0.5
0.033 7.5 6.5 4.5 5.0 0.5 7.5 6.5 4.5 5.0 0.5 7.5 8.5 5.5 5.0 0.5
0.039 7.5 6.5 4.0 5.0 0.5 7.5 7.5 4.5 5.0 0.5 7.5 9.0 5.5 5.0 0.5
0.047 7.5 6.5 4.0 5.0 0.5 7.5 8.0 4.5 5.0 0.5 7.5 9.0 6.0 5.0 0.5
0.056 7.5 7.0 4.5 5.0 0.5 7.5 8.0 5.0 5.0 0.5 7.5 9.5 6.5 5.0 0.5
0.068 7.5 6.5 4.0 5.0 0.5 7.5 8.5 5.5 5.0 0.5 7.5 10.5 7.0 5.0 0.5
0.082 7.5 7.0 4.5 5.0 0.5 7.5 9.0 6.0 5.0 0.5 7.5 11.0 8.0 5.0 0.5
0.10 7.5 7.0 4.5 5.0 0.5
0.12 7.5 7.5 5.0 5.0 0.5
