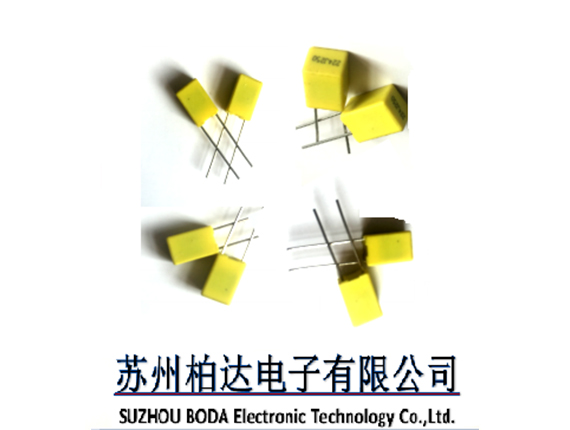

CL 23B (MEMB)小型金校正电容器(塑料外壳)

  • 所属分类：电容器
  • 浏览次数：3803次
  • 发布日期：2016/7/11
  • 概述

MEMB(CL23B)小型金属化聚乙脂膜（盒式）电容器 METALLIZED POLYESTER FILM CAPACIROR（MINI-BOX）

类 型 TYPE: MEMB（CL23B）
外形图 outline drawing

特 点 FEATURES

◎尺寸小，节省空间。
◎无感结构。
◎有自愈性。
◎阻燃性高（UL94V-0）。
◎阻止湿度渗入特强。

◎Space-saving miniature size.
◎Non-inductive construction.
◎Self-healing property.
◎Flame-retardant plastic case and epoxy resin(comphance with UL94V-0).
◎High-mositure resistance.
特 性 SPEIFICATIONS
引用标准 (Referencce Standard) GB/T 7332 (IEC 60384-2)
气候类别 (Climatic Category) 55/100/56
容量范围 (Capacitance Range) 0.001µf ~ 1 µf
标准容量允许偏差 (Standard deviation of capacity to allow) J: ±5% , K: ±10%
额定温度 Rated Temperature +85℃
使用工作温度范围(Use the operation temperature range)

-55℃~+105℃

+85℃~+105℃:Decreasing factor 1.25% per℃ for VR(DC)

工作电压 Ractor Voltage 50~63VDC , 100VDC
损耗角正切 (Loss tangent) ≤1% Max ( at 25℃,1KHz )
绝缘电阻 Insrlation resistance

CR≤0.33µF , I R≥15000MΩ

CR＞0.33µF , IR≥5000S

耐电压 ( Voltage proof ) WVD×150% , 60sec
外型尺寸表（可根据客户设计尺寸制作） Dimension (Customer Design)
50~63VDC 100VDC
0.001 M1 M1 ,M2
0.0015 M1 M1,M2
0.0022 M1 M1,M2
0.0033 M1 M1,M2
0.0047 M1 M1,M2
0.0068 M1 M1,M2
0.0082~0.010 M1 M1,M2
0.015 M1 M1,M2
0.022 M1 M1,M2
0.033 M1 M1,M2
0.047 M1 M1,M2
0.068 M1 M1,M2
0.10--0.12 M1 M1,M2
0.15--0.18 M1,M2 M1,M2
0.22--0.27 M1,M2 M1,M2
0.33--0.39 M2,M3 M3
0.47-0.56 M2,M3 M3,M4
0.68-0.82 M4,M5 M5
1.0 M4,M5 M5
W H T P
M1 7.15 6.5 2.5 5.0
M2 7.15 7.5 3.5
